অ্যাপ্লিকেশন
প্রতিক্রিয়া
ক্রেতার দায়িত্ব
- পাবলিক ইউটিলিটি শর্ত অনুযায়ী ইকুইপমেন্টের বৈদ্যুতিক ক্যাবিনেটে পাওয়ার তারের সরবরাহ এবং সংযোগ করুন; প্রয়োজনীয় গ্রাউন্ডিং কেবলটিকে সরঞ্জামের নির্দিষ্ট সংযোগ বিন্দুতে সংযুক্ত করুন।
- সরঞ্জাম ভিত্তি, পাইপলাইন, এমবেডেড অংশ, এবং গ্রাউন্ডিং সিস্টেম নির্মাণ।
- ক্রেতার সাইটে সরঞ্জাম আনলোড, অবস্থান এবং ইনস্টলেশন/কমিশন করার জন্য প্রয়োজনীয় লিফটিং সরঞ্জাম (ক্রেন, ফর্কলিফ্ট, ইত্যাদি)।
- জল, সংকুচিত বায়ু (2 m³ এয়ার রিসিভার ট্যাঙ্ক সহ), বিদ্যুৎ, এবং সরঞ্জাম চালু করার জন্য সহায়ক উপকরণ।
- কমিশনিংয়ের সময় ট্রায়াল অপারেশনের জন্য প্রয়োজনীয় উপকরণ।
ডেলিভারি, গ্রহণযোগ্যতা এবং পরিদর্শন
- পরিদর্শন মান: এই প্রযুক্তিগত চুক্তি এবং প্রস্তুতকারকের প্রযোজ্য জাতীয় মান।
- প্রযুক্তিগত চুক্তি অনুসারে সরবরাহকারীর উত্পাদন সাইটে উভয় পক্ষের দ্বারা গ্রহণযোগ্যতা এবং পরিদর্শন করা হবে; পরিদর্শন পাস করার পরে সরঞ্জাম পাঠানো হয়।
- সম্পূর্ণ কর্মক্ষমতা পরীক্ষা শেষ ব্যবহারকারীর সাইটে পরিচালিত হবে; উভয় পক্ষ চুক্তি এবং প্রযুক্তিগত চুক্তি অনুযায়ী আইটেম দ্বারা আইটেম গ্রহণ সম্পাদন করবে; পাস করার পরে উভয় পক্ষের দ্বারা একটি গ্রহণযোগ্যতা প্রতিবেদন স্বাক্ষরিত হবে৷৷
সরঞ্জাম রচনা

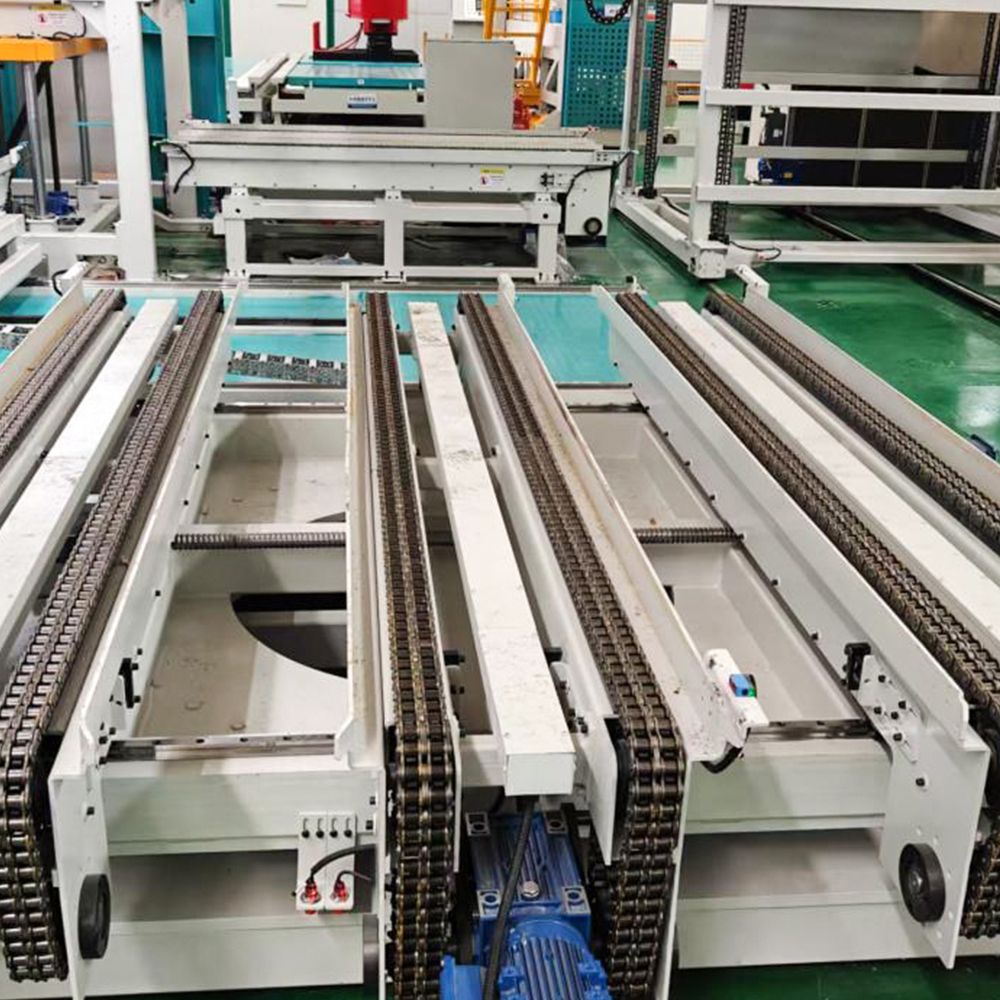

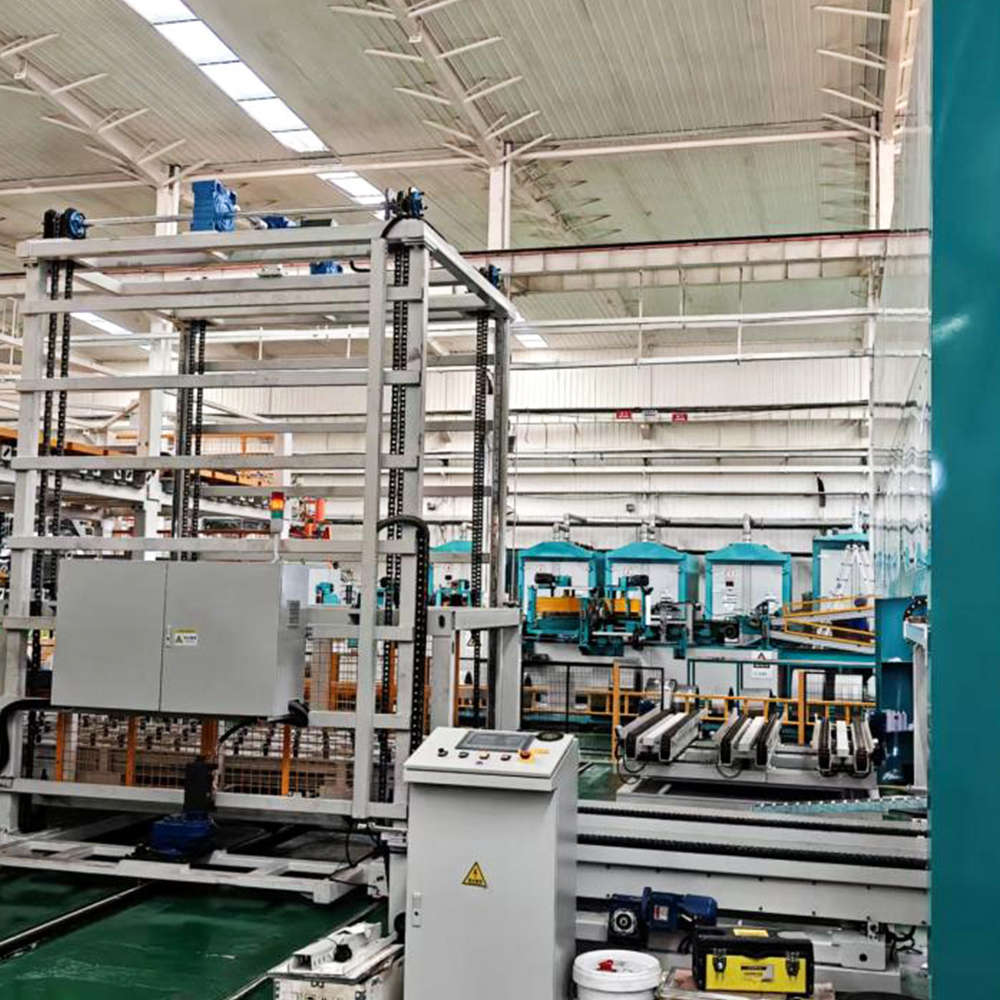

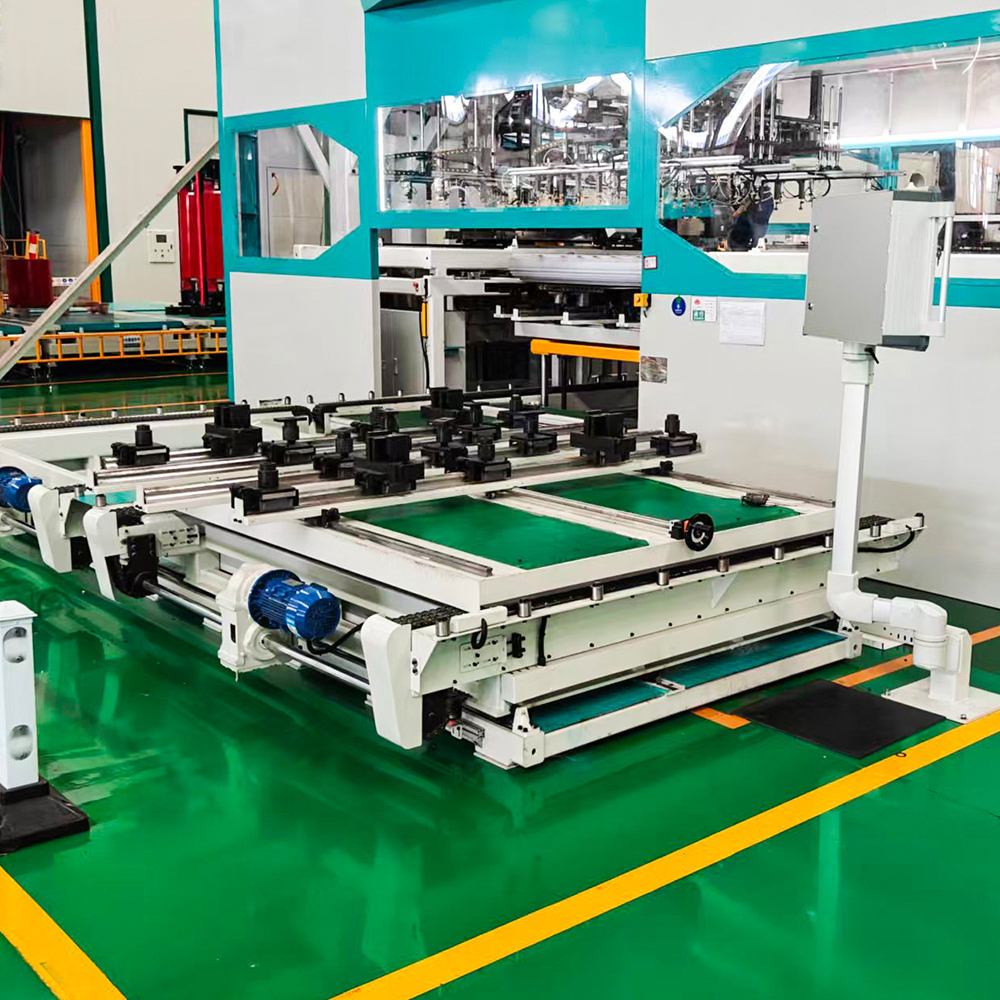

| সম্পূর্ণ সরঞ্জাম রচনা | |||
| না. | কম্পোনেন্ট | পরিমাণ | মন্তব্য |
| 1 | জোয়াল ল্যামিনেশন কলাম প্রাক-স্টোরেজ কার্ট | 1 সেট | |
| 2 | জোয়াল স্তরায়ণ কলাম স্থানান্তর পরিবাহক লাইন | 1 সেট | |
| 3 | জোয়াল ল্যামিনেশন গ্র্যাব এবং লিফ্ট মেকানিজম | 1 সেট | |
| 4 | জোয়াল ল্যামিনেশন গ্রিপিং মেকানিজম | 1 সেট | |
| 5 | জোয়াল ল্যামিনেশন উপাদান পরিবহন এবং অবস্থান ট্র্যাক | 1 সেট | |
| 6 | জোয়াল, সেন্টার লিম্ব এবং সাইড ল্যামিনেশন স্ট্যাকিং মেকানিজম | 1 সেট | |
| 7 | সমাপ্ত পণ্য স্ট্যাকিং লিফট | 1 সেট | |
| 8 | সেন্টার লিম্ব এবং সাইড ল্যামিনেশন ট্রান্সপোর্ট এবং পজিশনিং গাইড রেল | 1 সেট | |
| 9 | সেন্টার লিম্ব এবং সাইড ল্যামিনেশন গ্রিপিং মেকানিজম | 1 সেট | |
| 10 | সেন্টার লিম্ব এবং সাইড ল্যামিনেশন গ্র্যাব এবং লিফট মেকানিজম | 1 সেট | |
| 11 | সেন্টার লিম্ব এবং সাইড ল্যামিনেশন কলাম ট্রান্সফার কার্ট | 1 সেট | |
| 12 | প্রি-স্টোরেজ সহ সেন্টার লিম্ব এবং সাইড ল্যামিনেশন রোটেশন কার্ট | 1 সেট | |
| 13 | সমাপ্ত পণ্য পরিবহন লাইন এবং সমাপ্ত পণ্য ক্ল্যাম্পিং পজিশনিং প্ল্যাটফর্ম | 1 সেট | |
| 14 | নিরাপত্তারক্ষীরা | 1 সেট | |
| 15 | বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা | 1 সেট | সিস্টেম কন্ট্রোলার, সার্ভো ড্রাইভ এবং ফ্রিকোয়েন্সি ইনভার্টার অন্তর্ভুক্ত করে |
প্রধান প্রযুক্তিগত পরামিতি
| না. | কর্মক্ষমতা পরামিতি | LXD-260-2 | ||
| 1 | ল্যামিনেশন স্পেসিফিকেশন | প্রস্থ | 40-260 মিমি | |
| পুরুত্ব | 0.18-0.3 মিমি | |||
| পাশের অঙ্গের দৈর্ঘ্য | 450 মিমি (মধ্যরেখার দৈর্ঘ্য) - 1700 মিমি (টিপ-টু-টিপ দৈর্ঘ্য) | |||
| জোয়াল দৈর্ঘ্য | 450 মিমি (মধ্যরেখার দৈর্ঘ্য) - 1700 মিমি (টিপ-টু-টিপ দৈর্ঘ্য) | |||
| কেন্দ্র অঙ্গ | 450-1440 মিমি (টিপ-টু-টিপ দৈর্ঘ্য) | |||
| সর্বোচ্চ কোর (L×W×H) | 1700×1700×400 মিমি | |||
| 2 | প্রয়োজনীয় ল্যামিনেশন নির্ভুলতা (ক্রেতার দ্বারা সরবরাহ করা) | এস-মান (ধনুক) | মোট দৈর্ঘ্যের মধ্যে একক-পার্শ্বযুক্ত ত্রুটি ≤0.1 মিমি | |
| তরঙ্গ | মোট দৈর্ঘ্যের মধ্যে উচ্চতা ত্রুটি ≤2 মিমি | |||
| বুর | ≤0.02 মিমি | |||
| প্রস্থ | ≤±0.1 মিমি | |||
| দৈর্ঘ্য | ≤±0.2 মিমি | |||
| কেন্দ্র অঙ্গ Angle Deviation (after left/right flip) | ≤0.1 মিমি | |||
| দৈর্ঘ্য Consistency of Yoke, Side & Center Limb | ≤0.1 মিমি | |||
| পার্শ্ব, জোয়াল এবং কেন্দ্র অঙ্গের 45° কোণ সঠিকতা | ≤±0.025° | |||
| ভি-নচ এবং 45° কোণ ওভারল্যাপ (একই জোয়াল উল্টানো) | ≤0.1 মিমি | |||
| 3 | স্ট্যাকিং নির্ভুলতা | একই-গ্রেড দৈর্ঘ্যের দিকনির্দেশ | ≤±0.5 মিমি (সরবরাহকৃত শীট সঠিকতা ত্রুটি ব্যতীত) | |
| একই-গ্রেড প্রস্থের দিকনির্দেশ | ≤±0.5 মিমি (সরবরাহকৃত শীট সঠিকতা ত্রুটি ব্যতীত) | |||
| একই-গ্রেড পুরুত্ব ত্রুটি (শীট গণনা দ্বারা স্ট্যাক করা) | ≤1 মিমি (সরবরাহকৃত শীট বেধ ত্রুটি ব্যতীত) | |||
| দ্রষ্টব্য: | মূল নির্ভুলতা একই সাথে শীট কাটিয়া নির্ভুলতা এবং স্ট্যাকিং নির্ভুলতা দ্বারা প্রভাবিত হয়। উচ্চ নির্ভুলতা অর্জনের জন্য স্ট্যাকিংয়ের পরে ম্যানুয়াল রিশেপিং প্রয়োজন। যদি ক্রেতার উচ্চতর নির্ভুলতার প্রয়োজনীয়তার কারণে পুনরায় আকার দেওয়ার জন্য শাটডাউন স্বাভাবিক উত্পাদনে সরঞ্জামের উত্পাদনশীলতা হ্রাস করে, তবে দায়িত্ব ক্রেতার উপর বর্তায় এবং সরবরাহকারীর সরঞ্জামের সাথে সম্পর্কযুক্ত নয়। | |||
| 5 | কলাম উপাদান প্রান্তিককরণ প্রয়োজনীয়তা | শীট সরবরাহ এবং লোড হচ্ছে | 1. শীটগুলি ট্রান্সভার্স শিয়ারিং লাইন দ্বারা কলামে কাটা হয় বা মূল অঙ্কন কলামের কাঠামো এবং পরিমাণ অনুযায়ী ম্যানুয়ালি কলামে স্ট্যাক করা হয় (প্রতিটি গ্রেড গণনা অবশ্যই সঠিক হতে হবে — অতিরিক্ত বা অনুপস্থিত শীটগুলি স্ট্যাকিং দক্ষতাকে প্রভাবিত করবে এবং ম্যানুয়াল হস্তক্ষেপের প্রয়োজন হবে)। 2. মেশিন-গঠিত এবং ম্যানুয়ালি স্ট্যাক করা কলাম উভয়কেই এই স্পেসিফিকেশনে কলামের প্রান্তিককরণের প্রয়োজনীয়তা পূরণ করতে হবে। 3. যদি ক্রেতার কলামের সারিবদ্ধতা প্রযুক্তিগত পরামিতিগুলি পূরণ না করে, বা যদি কলামগুলিতে অতিরিক্ত, ভুল, বা অনুপস্থিত শীট থাকে, যার ফলে কার্যকারিতা প্রভাবিত করে ঘন ঘন সরঞ্জাম বন্ধ হয়ে যায়, ক্রেতা কলাম সরবরাহ সমস্যা সমাধানের জন্য দায়ী৷ | |
| কলামের উচ্চতা | ≤400 মিমি | |||
| 5-অঙ্গ কোর কলাম উচ্চতা সামঞ্জস্য | ≤1 মিমি | |||
| একই-গ্রেড প্রস্থের দিকনির্দেশ Misalignment | ≤5 মিমি | |||
| একই-গ্রেড দৈর্ঘ্যের দিকনির্দেশ Misalignment | ≤5 মিমি | |||
| উপাদান স্লটে একই-গ্রেড প্রস্থ কেন্দ্ররেখা বিচ্যুতি | ≤5 মিমি | |||
| কলাম থেকে প্লেট প্রস্থ কেন্দ্ররেখা বিচ্যুতি | ≤5 মিমি | |||
| একক-কলামের প্রস্থের দিকনির্দেশ মিসালাইনমেন্ট | ≤5 মিমি | |||
| একক-কলাম দৈর্ঘ্যের দিকনির্দেশ মিসালাইনমেন্ট | ≤5 মিমি | |||
| একক-কলাম 45° বেভেল সাইড মিসালাইনমেন্ট | ≤5 মিমি | |||
| একক-কলাম সেন্টার লিম্ব টিপ মিসালাইনমেন্ট | ≤5 মিমি | |||
| উপাদান প্লেটে একক-কলাম অবস্থান | দৈর্ঘ্য-direction center position deviation ≤20 mm; End fixed position deviation ≤20 mm | |||
| 6 | স্ট্যাকিং চক্র সময় | প্রায় 6 সে | 1 স্ট্রোক (5 শীট/স্ট্রোক); প্রায় 10 স্ট্রোক/মিনিট; ~100 শীট/মিনিট (2-স্ট্যাক টাইপ) গ্রহণযোগ্যতা স্ট্যান্ডার্ড কোর: প্রস্থ 80-140 মিমি; সর্বোচ্চ দৈর্ঘ্য 850 মিমি (টিপ-টু-টিপ); বেধ 280 মিমি | |
| 7 | এয়ার সাপ্লাই | চাপ | ≥0.6 MPa | |
| মোট বায়ু খরচ (শক্তি-সাশ্রয়ী ভ্যাকুয়াম জেনারেটর; কম খরচ; সংকুচিত বায়ু খরচ হ্রাস) | ≤0.6 m³/মিনিট | |||
| 8 | সরঞ্জাম গোলমাল | ≤70 ডিবি | ||
| 9 | সরঞ্জামের রঙ | ফ্যাক্টরি স্ট্যান্ডার্ড: প্রধান রঙ: হালকা ধূসর 7035, স্কাই ব্লু 5015; চলন্ত অংশ: সংকেত হলুদ 1003. অনুরোধের ভিত্তিতে উপলব্ধ কাস্টম রং. | ||
| 10 | ওয়ার্কিং ভোল্টেজ | ভোল্টেজ ওঠানামা | 380 V ±10% | |
| ফ্রিকোয়েন্সি | 50 Hz ±2% | |||
| 11 | ইনস্টল করা ক্ষমতা | 90 কিলোওয়াট | ||
প্রধান উপাদান এবং ব্র্যান্ড
| না. | আইটেম | ব্র্যান্ড |
| 1 | কন্ট্রোল সিস্টেম এবং টাচ স্ক্রিন | সিমেন্স |
| 2 | সার্ভো ড্রাইভ সিস্টেম | সিমেন্স / Inovance / Hechuan / Weichuang |
| 3 | ফ্রিকোয়েন্সি ইনভার্টার | Inovance বা সমতুল্য |
| 4 | বৈদ্যুতিক উপাদান | স্নাইডার লো-ভোল্টেজ সুইচ; প্যানাসনিক রিলে বা সমতুল্য |
| 5 | পুশ বোতাম | Eaton (Moeller) বা সমতুল্য |
| 6 | সোলেনয়েড ভালভ | এসএমসি (জাপান) বা সমতুল্য |
| 7 | সিলিন্ডার এবং নিয়ন্ত্রণ ভালভ | এসএমসি (জাপান) বা সমতুল্য |
| 8 | ভ্যাকুয়াম সিস্টেম এবং সাকশন কাপ | এসএমসি (জাপান) বা সমতুল্য |
| 9 | লিনিয়ার গাইড রেল | WON (কোরিয়া) / Yintai / Jiding বা সমতুল্য |
| 10 | বল স্ক্রু | NanGongYi (স্থল স্ক্রু) / Jinqiu বা সমতুল্য |
| 11 | র্যাক এবং গিয়ারস | আটলান্টা (জার্মানি) / APEX বা সমতুল্য |
| 12 | পরিবর্তনশীল-ফ্রিকোয়েন্সি মোটর | সিমেন্স (Bode) / Jiegong / Yinda or equivalent |
প্রযুক্তিগত ডকুমেন্টেশন
| না. | নথির নাম | পরিমাণ |
| 1 | সরঞ্জাম যন্ত্রাংশ তালিকা | 2 কপি |
| 2 | সামঞ্জস্যের শংসাপত্র | 1 কপি |
| 3 | বৈদ্যুতিক পরিকল্পিত চিত্র | 2 মুদ্রিত কপি 1 ইলেকট্রনিক ফাইল |
| 4 | বৈদ্যুতিক তারের ডায়াগ্রাম | 2 মুদ্রিত কপি 1 ইলেকট্রনিক ফাইল |
| 5 | বৈদ্যুতিক উপাদান ম্যানুয়াল | 1 কপি each |
| 6 | ইকুইপমেন্ট অপারেশন ম্যানুয়াল (অপারেটিং পদ্ধতি, রক্ষণাবেক্ষণ এবং পরিষেবার নিয়ম সহ) | 2 মুদ্রিত কপি 1 ইলেকট্রনিক ফাইল |
| 7 | ইনস্টলেশন মেঝে পরিকল্পনা | 1টি মুদ্রিত কপি 1টি ইলেকট্রনিক ফাইল |
| 8 | সরঞ্জাম ফাউন্ডেশন অঙ্কন | 1টি মুদ্রিত কপি 1টি ইলেকট্রনিক ফাইল |
ইনস্টলেশন, কমিশনিং, প্রশিক্ষণ, বিক্রয়োত্তর পরিষেবা এবং ওয়ারেন্টি
| ইনস্টলেশন, কমিশনিং এবং প্রশিক্ষণ | সরবরাহকারীর প্রকৌশলীরা অপারেশন, রক্ষণাবেক্ষণ, রক্ষণাবেক্ষণ এবং প্রক্রিয়া নির্দেশিকা সম্পর্কে বিনামূল্যে সাইটে প্রশিক্ষণ প্রদান করবেন। | সময় প্রয়োজন: ইনস্টলেশন এবং কমিশনিং সাধারণত 2 সপ্তাহের মধ্যে সম্পন্ন হয়। প্রশিক্ষণের সময়কাল ক্রেতার অপারেটরদের দক্ষতা এবং ক্রেতার প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়। |
| বিক্রয়োত্তর সেবা | যদি সরঞ্জাম সমস্যা দেখা দেয়, সরবরাহকারী মেরামতের জন্য কর্মীদের প্রেরণ করে এবং ক্রেতার যান্ত্রিক এবং বৈদ্যুতিক রক্ষণাবেক্ষণ কর্মীদের মৌলিক সমস্যা সমাধান এবং দৈনিক রক্ষণাবেক্ষণ নির্দেশিকা প্রদান করে। | |
| দৈনিক প্রতিক্রিয়া সময় | 24 ঘন্টার মধ্যে প্রতিক্রিয়া. অন-সাইট আগমন: সরবরাহকারীর প্রদেশের মধ্যে একই দিনে; পরের দিন অন্যান্য প্রদেশের জন্য। | |
| ছুটির প্রতিক্রিয়া সময় | 24 ঘন্টার মধ্যে প্রতিক্রিয়া. ক্রেতার অন-ডিউটি কর্মী থাকলে ছুটির সময় সাইটে আগমন। | |
| দ্রষ্টব্য: | 1. সাইটে পরিষেবার প্রয়োজনের ত্রুটিগুলির জন্য, আগমন সাধারণত 24 ঘন্টার মধ্যে হয়; ফোন রেজোলিউশন যেখানে সম্ভব পছন্দ করা হয়. 2. সরবরাহকারী আজীবন সেবা প্রদান করে; ছাড়কৃত খুচরা যন্ত্রাংশ, উপাদান এবং প্রযুক্তিগত সহায়তা ওয়ারেন্টি সময়ের পরেও অব্যাহত থাকে। 3. যদি ক্রেতা সরঞ্জাম গ্রহণের পরে অর্থ প্রদানে ডিফল্ট করে, সরবরাহকারী কোন ওয়ারেন্টি প্রতিশ্রুতি দেয় না। | |
| ওয়ারেন্টি সময়কাল | চূড়ান্ত গ্রহণের তারিখ থেকে 12 মাস। ওয়ারেন্টি সময়কালে, সরবরাহকারীর পদ্ধতি অনুসারে সরঞ্জামের গুণমান সংক্রান্ত সমস্যা বা সঠিক অপারেশনের কারণে যদি কোনও ত্রুটি দেখা দেয় তবে সরবরাহকারী ক্রেতাকে বিনামূল্যে যন্ত্রাংশ এবং মেরামত প্রদান করে। অপারেটিং পদ্ধতি অনুসরণ করতে বা ওভারলোডিংয়ের কারণে ক্রেতার ব্যর্থতার কারণে যদি একটি ত্রুটি দেখা দেয়, সরবরাহকারী অবিলম্বে ত্রুটিটি সমাধান করে এবং শুধুমাত্র উপাদানের মূল্য চার্জ করে৷ | |
আমাদের সম্পর্কে
Jiangsu Jingtianxia Electric Technology Co., Ltd.
Jiangsu Jingtianxia Electric Technology Co., Ltd. is a leading and competitive enterprise in the domestic industry, specializing in the R&D, production, and supply of core power supporting products. Our main product portfolio covers transformer cores, intelligent transformer core stacking equipment, core transverse cutting machines, intelligent workshop warehousing systems, and automated logistics production lines. Staffed with more than 46 professional technical talents, the company boasts solid technical accumulation and a mature production system. We are China LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন Suppliers and LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন Exporter&Company, Focusing on the electric power industry, we continuously provide high-quality, high-precision, and intelligent one-stop supporting solutions for global customers.
সম্মানের শংসাপত্র
খবর
-
-
স্বাধীন বৌদ্ধিক সম্পত্তি অধিকার এবং ক্রমাগত প্রযুক্তিগত উদ্ভাবন শক্তি সরঞ্জাম...
READ MORE -
ক্রমবর্ধমান উত্পাদন এবং কর্মক্ষম চাপের সম্মুখীন, স্বয়ংক্রিয় গুদামজাতকরণ সিস...
READ MORE -
বিদ্যুৎ সরঞ্জাম উত্পাদন শিল্প আর একক পণ্য উৎপাদনের মধ্যে সীমাবদ্ধ নয়। কোর কম...
READ MORE -
স্মার্ট ম্যানুফ্যাকচারিং এর গভীর বিকাশের সাথে, ট্রান্সফরমার আয়রন কোর প্রসেসি...
READ MORE -
ট্রান্সফরমারগুলির একটি মূল মূল উপাদান হিসাবে, আয়রন কোরের গুণমান সরাসরি সামগ্...
READ MORE
বার্তা প্রতিক্রিয়া
LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন Industry knowledge
LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন কিভাবে কাজ করে?
কয়েক দশক ধরে, ট্রান্সফরমার কোর ম্যানুফ্যাকচারিং শেষ সীমানাগুলির মধ্যে একটি রয়ে গেছে যেখানে ম্যানুয়াল হস্তক্ষেপ একগুঁয়েভাবে অব্যাহত থাকে। সংলগ্ন শিল্পগুলি রোবোটিক অটোমেশন এবং সিঙ্ক্রোনাইজড উত্পাদন প্রবাহকে আলিঙ্গন করার সময়, কোর স্ট্যাকিং - হাজার হাজার সিলিকন স্টিল ল্যামিনেশনকে একটি সুনির্দিষ্ট চৌম্বকীয় সার্কিটে একত্রিত করার সূক্ষ্ম প্রক্রিয়া - ম্যানুয়ালি সিকোয়েন্সিং, ওরিয়েন্টিং এবং লেয়ারিং শিটগুলি দক্ষ অপারেটরদের উপর নির্ভর করে৷ এই উত্তরাধিকার পদ্ধতি পরিবর্তনশীল শীট পরিধান, বিকৃতি পরিচালনা, অসঙ্গত বায়ু ফাঁক প্রবর্তন করে এবং শেষ পর্যন্ত মূল ক্ষতি এবং শাব্দিক শব্দকে উন্নত করে। এই দৃষ্টান্তটি মৌলিকভাবে ভাঙতে, জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং, লি. প্রকৌশলী LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন —একটি কলাম-টাইপ স্বয়ংক্রিয় সিস্টেম যা অফলাইন মূল সমাবেশে নির্ভুলতা, পুনরাবৃত্তিযোগ্যতা এবং থ্রুপুটকে পুনরায় সংজ্ঞায়িত করে।
এর মূলে, LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন একটি সম্পূর্ণ স্বয়ংক্রিয়, উপাদান-বিন-মুক্ত স্ট্যাকিং প্ল্যাটফর্ম হিসাবে কাজ করে। এটি একটি ট্রান্সভার্স শিয়ারিং লাইন থেকে সরাসরি সিলিকন স্টিল শীটগুলি পায়, সঠিক কাটিং এবং লেমিনেশন সিকোয়েন্সে উল্লম্ব কলামগুলিতে স্ট্যাক করে এবং এই কলামগুলিকে একটি ডেডিকেটেড স্ট্যাকিং প্রক্রিয়ায় পরিবহন করে। ভ্যাকুয়াম সাকশন কাপ সহ একটি চলমান সমাবেশ তারপর প্রতিটি ল্যামিনেশন বাছাই করে, এটিকে একটি নির্ভুল ট্র্যাকে অবস্থান করে এবং শেষ পর্যন্ত এটিকে মূল অঙ্কনের লেয়ার-বাই-লেয়ার প্রয়োজনীয়তা অনুসারে স্তুপীকৃত করে—সবকিছুই পৃথক শীটগুলির মানব পরিচালনা ছাড়াই৷ এই ওয়ার্কফ্লো ম্যানুয়াল স্ট্যাকিংয়ের তিনটি প্রাথমিক ব্যর্থতা মোডকে দূর করে: পৃষ্ঠের ঘর্ষণ, মিসলাইনমেন্ট এবং অসামঞ্জস্যপূর্ণ স্ট্যাকিং চাপ।
প্রযুক্তিগত সাবসিস্টেমের মধ্যে ডুব দেওয়ার আগে, এটি লক্ষ্য করার মতো জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং, লি. এই ডোমেনে 46 টির বেশি অভ্যন্তরীণ প্রযুক্তিগত বিশেষজ্ঞ এবং একটি পরিপক্ক উৎপাদন ব্যবস্থা নিয়ে আসে৷ কোম্পানির পোর্টফোলিও-বিস্তৃত ট্রান্সফরমার কোর, বুদ্ধিমান স্ট্যাকিং সরঞ্জাম, ট্রান্সভার্স কাটিং মেশিন এবং স্বয়ংক্রিয় লজিস্টিকস- এমন ইকোসিস্টেম প্রদান করে যেখানে LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন উন্নতি লাভ করে এটি একটি স্বতন্ত্র মেশিন নয় বরং একটি সম্পূর্ণ ডিজিটাইজড ওয়ার্কশপ অবকাঠামোর মধ্যে একটি নোড, যা রিয়েল-টাইম ট্র্যাকিং এবং অভিযোজিত প্রক্রিয়া নিয়ন্ত্রণ সক্ষম করে।

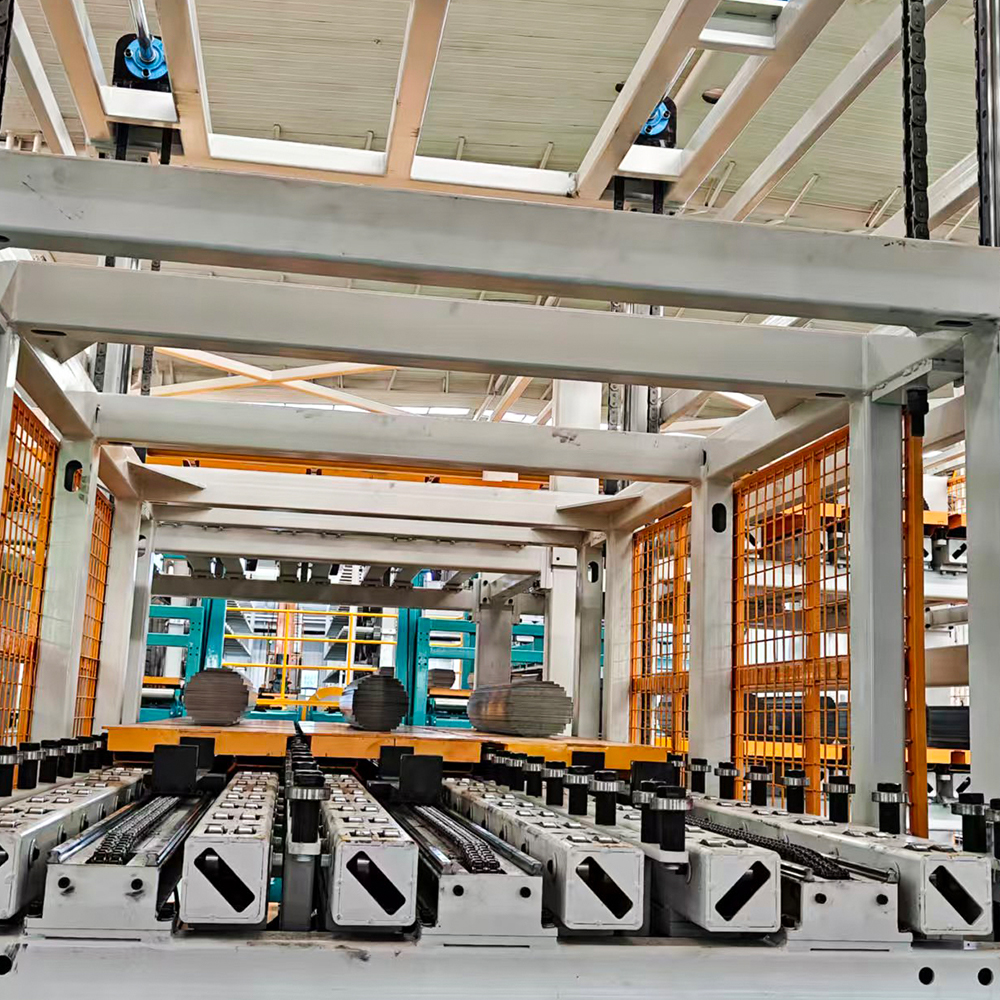

1. কলাম-টাইপ উপাদান খাওয়ানো এবং সিকোয়েন্সিং মডিউল
সংজ্ঞা এবং অবস্থান: এই মডিউল এর এন্ট্রি পয়েন্ট হিসাবে কাজ করে LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন . প্রথাগত সিস্টেমের বিপরীতে যা উপাদানের বিন বা ক্যাসেটের উপর নির্ভর করে আগে থেকে সাজানো স্ট্যাকের সাথে, এই সরঞ্জামটি একটি কলাম-টাইপ মেকানিজম ব্যবহার করে যা একটি ট্রান্সভার্স শিয়ার লাইনের আউটপুটের সাথে সরাসরি ইন্টারফেস করে। আনপাঞ্চড শীটগুলি স্বয়ংক্রিয়ভাবে পৌঁছে দেওয়া হয় এবং উল্লম্ব কলামে খাড়া করা হয়, সঠিক কাটিং সিকোয়েন্স সংরক্ষণ করে - ধাপ-ল্যাপ ডিজাইনের জন্য একটি গুরুত্বপূর্ণ প্রয়োজনীয়তা।
মূল কার্যকরী বৈশিষ্ট্য: কলাম ফিডার সার্ভো-চালিত লিফটকে অন্তর্ভুক্ত করে যা একটি ধ্রুবক শীট-পিকআপ উচ্চতা বজায় রাখে, শীট খাওয়ার সাথে সাথে কলামের উচ্চতা হ্রাসের জন্য ক্ষতিপূরণ দেয়। নরম-যোগাযোগ টিপস সহ ভ্যাকুয়াম সাকশন কাপগুলি প্রান্তের দাগ এবং পৃষ্ঠের স্ক্র্যাচ প্রতিরোধ করে। একটি ডেডিকেটেড পজিশনিং ট্র্যাক, প্রান্ত-নির্দেশিত সেন্সর দিয়ে সজ্জিত, নিশ্চিত করে যে প্রতিটি শীট স্থানান্তরের আগে একটি রেফারেন্স প্রান্তে বর্গ করা হয়েছে৷ সিস্টেমটি 0.18 মিমি থেকে 0.35 মিমি পর্যন্ত শীটের বেধ এবং 260 মিমি পর্যন্ত প্রস্থ (অতএব "260" উপাধি), প্রতি স্তর ±0.1 মিমি স্ট্যাকিং নির্ভুলতার সাথে পরিচালনা করে।
সাধারণ প্রয়োগের পরিস্থিতি: এই মডিউলটি উচ্চ-মিক্স, কম-ভলিউম উত্পাদন পরিবেশে বিশেষভাবে সুবিধাজনক যেখানে মূল নকশাগুলি ঘন ঘন পরিবর্তিত হয়। যেহেতু সিস্টেমটি সরাসরি ম্যানুফ্যাকচারিং এক্সিকিউশন সিস্টেম (MES) থেকে স্ট্যাকিং রেসিপিগুলি পড়ে, তাই এটি শারীরিক পরিবর্তন ছাড়াই ই-কোর, ইউ-কোর এবং এমনকি অ্যাসিমেট্রিক থ্রি-ফেজ কোরের মধ্যে স্যুইচ করতে পারে—শুধুমাত্র সফ্টওয়্যার প্যারামিটারগুলি সামঞ্জস্য করে।
পৃথক সুবিধা: ম্যাগাজিন-ফেড স্ট্যাকারগুলির তুলনায়, কলাম-টাইপ পদ্ধতিটি কাটিং এবং স্ট্যাকিংয়ের মধ্যে প্রি-স্ট্যাকিং এবং ম্যানুয়াল স্থানান্তরের প্রয়োজনীয়তা দূর করে, মধ্যবর্তী সঞ্চয়স্থান এবং সংশ্লিষ্ট হ্যান্ডলিং ক্ষতি হ্রাস করে। এটি বর্ধিত স্থানান্তরের জন্য ক্রমাগত অপারেশনকেও সমর্থন করে, কারণ ট্রান্সভার্স শিয়ার লাইনটি রিয়েল টাইমে উপাদান খাওয়াতে পারে।
কোম্পানির সক্ষমতা একীকরণ: জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং, লি. এই মডিউলে তার নিজস্ব রিয়েল-টাইম মনিটরিং সফ্টওয়্যারকে একীভূত করেছে, যা অপারেটরদের একটি কেন্দ্রীয় ড্যাশবোর্ডের মাধ্যমে শীট ব্যবহার, হার প্রত্যাখ্যান এবং ফিডার সারিবদ্ধকরণের কল্পনা করতে দেয়।
- মূল বৈশিষ্ট্য: শীট প্রস্থ 80–260 মিমি, বেধ 0.18–0.35 মিমি, স্ট্যাকিং গতি 120 শীট/মিনিট পর্যন্ত।
- অন্তর্নির্মিত সেন্সর: ডুয়াল ফটোইলেক্ট্রিক এজ ডিটেক্টর এবং ত্রুটি সনাক্তকরণের জন্য ভ্যাকুয়াম চাপ ট্রান্সডুসার।
- উপাদান সামঞ্জস্যতা: শস্য-ভিত্তিক সিলিকন ইস্পাত (M-4 থেকে M-6 গ্রেড) এবং উচ্চ-ব্যপ্তিযোগ্য নিরাকার সংকর ধাতু।

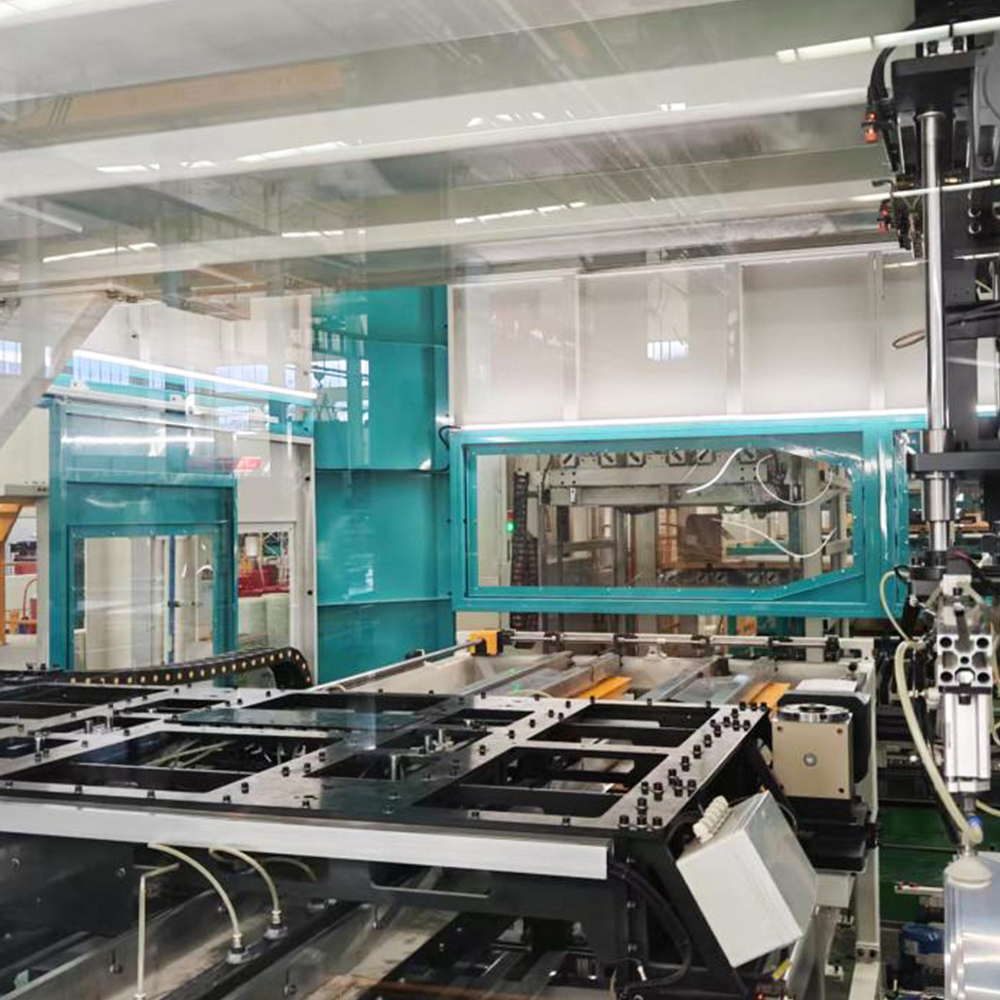

2. যথার্থ অবস্থান এবং প্রান্তিককরণ স্টেশন
সংজ্ঞা এবং অবস্থান: কলাম থেকে শীট বাছাই করার পরে, সেগুলিকে একটি ডেডিকেটেড পজিশনিং স্টেশনে নিয়ে যাওয়া হয়- LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন . এই স্টেশনটি ভ্যাকুয়াম ট্রান্সফারের সময় প্রবর্তিত যেকোন ছোট কৌণিক বা অনুবাদগত বিচ্যুতি সংশোধন করার জন্য দায়ী, প্রতিটি ল্যামিনেশন ক্রমবর্ধমান কোর স্ট্যাকের সাথে পুরোপুরি সারিবদ্ধ করা নিশ্চিত করে।
মূল কার্যকরী বৈশিষ্ট্য: স্টেশনটি একটি দ্বৈত-পর্যায়ের প্রান্তিককরণ কৌশল ব্যবহার করে। প্রথমত, স্প্রিং-লোড করা যান্ত্রিক স্টপের একটি সেট আলতো করে একটি নির্দিষ্ট রেফারেন্স কোণার বিপরীতে শীটটিকে নাজ করে। দ্বিতীয়ত, একটি দৃষ্টি-সহায়ক সিস্টেম শীটের কনট্যুর ক্যাপচার করে এবং নামমাত্র CAD মডেলের সাথে তুলনা করে; যদি অসঙ্গতি 0.05 মিমি-এর বেশি হয়, শীট স্ট্যাকিং হেডে পৌঁছানোর আগে সিস্টেমটি একটি স্বয়ংক্রিয় প্রত্যাখ্যান ট্রিগার করে। এই ক্লোজড-লুপ ফিডব্যাক স্টেপ-ল্যাপ প্যাটার্ন বজায় রাখার জন্য গুরুত্বপূর্ণ, যা সরাসরি মূলের চৌম্বকীয় বৈশিষ্ট্যগুলিকে প্রভাবিত করে এবং নো-লোড লস।
সাধারণ প্রয়োগের পরিস্থিতি: এই সাবসিস্টেমটি বৃহৎ পাওয়ার ট্রান্সফরমার কোরের (≥ 100MVA) জন্য অপরিহার্য যেখানে এমনকি মাইক্রোন-স্তরের মিসলাইনমেন্ট হটস্পট গঠন এবং বর্ধিত কম্পনে অনুবাদ করে। এটি বিতরণ ট্রান্সফরমারগুলির জন্য সমানভাবে মূল্যবান, যেখানে ধারাবাহিক ফাঁক নিয়ন্ত্রণ কঠোর শহুরে পরিবেশগত মান পূরণ করতে শ্রবণযোগ্য শব্দ কমিয়ে দেয়।
পৃথক সুবিধা: যদিও অনেক প্রতিযোগী অফলাইন স্ট্যাকার শুধুমাত্র যান্ত্রিক প্রাক-সারিবদ্ধতার উপর নির্ভর করে, LXD-260‑2 একটি ভিশন লুপ অন্তর্ভুক্ত করে যা শিয়ার বুর বৈচিত্র্য এবং শীট বক্রতার জন্য সক্রিয়ভাবে সংশোধন করে—দুটি সাধারণ ত্রুটি যা ম্যানুয়াল হ্যান্ডলিং ক্ষতিপূরণ করতে পারে না। এটি শক্ত স্টেপ-ল্যাপ জয়েন্টগুলির সাথে একটি বর্গাকার কোর তৈরি করে, সরাসরি উত্তেজনা প্রবাহ হ্রাস করে।
কোম্পানির সক্ষমতা একীকরণ: ভিশন অ্যালগরিদমগুলি R&D টিম দ্বারা ঘরে ঘরে তৈরি করা হয়েছিল জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং, লি. , এশিয়া এবং ইউরোপ জুড়ে ফিল্ড ইনস্টলেশন থেকে সংগ্রহ করা ল্যামিনেশন ত্রুটির তাদের বিস্তৃত ডাটাবেস ব্যবহার করে।
| প্যারামিটার | কলাম ফিডার মডিউল | পজিশনিং স্টেশন | স্ট্যাকিং প্রধান সমাবেশ |
| অবস্থান নির্ভুলতা (মিমি) | ±0.3 (শীট পিকআপ) | ±0.05 (দৃষ্টি স্টপ) | ±0.08 (স্ট্যাক বিল্ড) |
| গতি (শীট/মিনিট) | 130 পর্যন্ত | 125 পর্যন্ত | 115 পর্যন্ত |
| সেন্সর প্রকার | ফটোইলেকট্রিক ভ্যাকুয়াম গেজ | সিসিডি দৃষ্টি যান্ত্রিক স্টপ | লেজার দূরত্ব বল প্রতিক্রিয়া |
| প্রত্যাখ্যান হার (%) | ≤ 0.5 | ≤ ০.২ | ≤ ০.৩ |

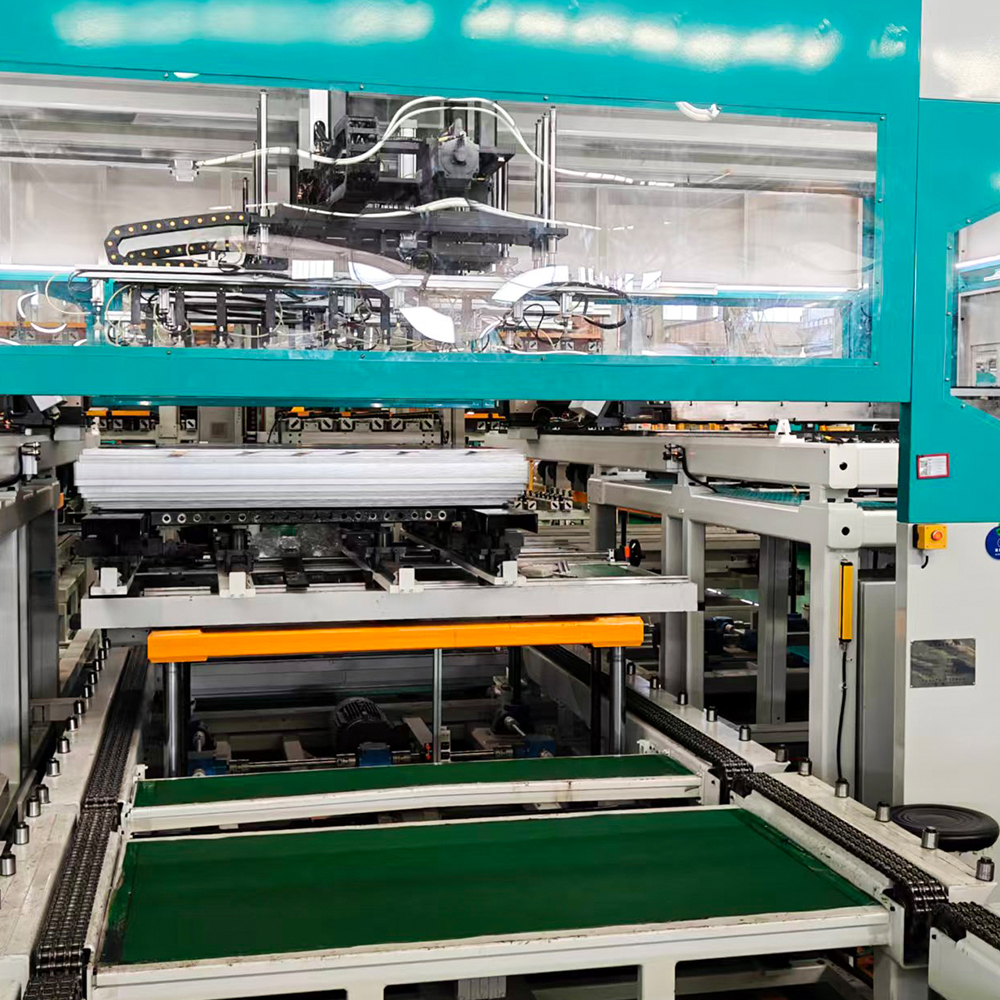

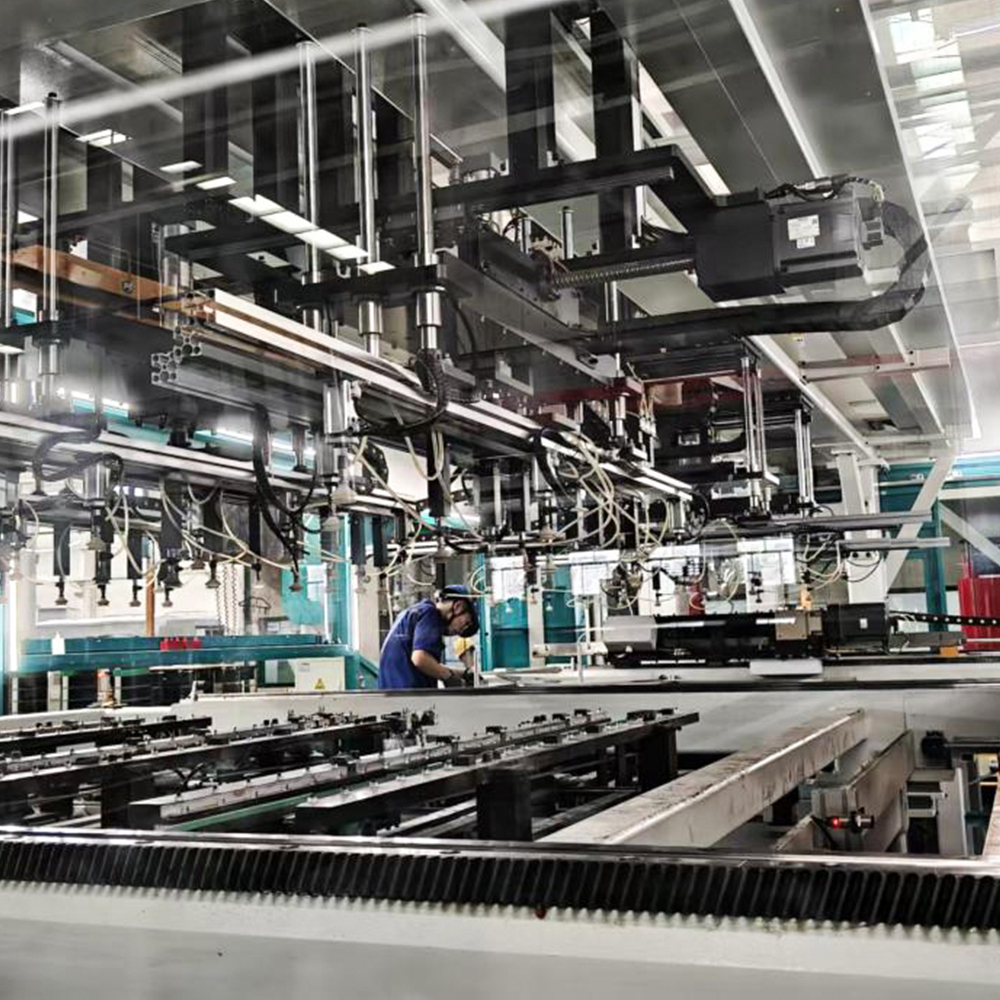

3. ভ্যাকুয়াম এন্ড-ইফেক্টর সহ মুভিং স্ট্যাকিং মেকানিজম
সংজ্ঞা এবং অবস্থান: এটি চূড়ান্ত এবং সবচেয়ে দৃশ্যমান মডিউল LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন . এটি একটি মাল্টি-জোন ভ্যাকুয়াম সাকশন হেড দিয়ে সজ্জিত একটি গ্যান্ট্রি-স্টাইল চলন্ত গাড়ি নিয়ে গঠিত যা পজিশনিং স্টেশন থেকে সারিবদ্ধ শীটটি বাছাই করে এবং কোর অঙ্কন দ্বারা সংজ্ঞায়িত স্তর ক্রম অনুসরণ করে এটিকে ক্রমবর্ধমান কোর স্ট্যাকের উপর রাখে (যেমন, তিনটির জন্য বিকল্প জোয়াল এবং লেগ প্যাটার্ন)।
মূল কার্যকরী বৈশিষ্ট্য: স্ট্যাকিং হেড স্বাধীন ভ্যাকুয়াম জোনগুলিকে অন্তর্ভুক্ত করে যা বিভিন্ন ল্যামিনেশন জ্যামিতি-কেন্দ্রের পা, বাইরের পা এবং জোয়ালগুলি হ্যান্ডেল করার জন্য বেছে বেছে সক্রিয় করা যেতে পারে - টুলিং পরিবর্তন না করে। একটি লেজার দূরত্ব সেন্সর ক্রমাগত বর্তমান স্ট্যাকের উচ্চতা পরিমাপ করে এবং সাকশন কাপ এবং উপরের শীটের মধ্যে একটি ধ্রুবক ব্যবধান বজায় রাখতে Z-অক্ষ পদ্ধতির সামঞ্জস্য করে, প্রভাবের ক্ষতি রোধ করে। একটি ইন্টিগ্রেটেড ফোর্স-সেন্সিং সিস্টেম নিশ্চিত করে যে প্লেসমেন্ট চাপ প্রতি শীট 5-10N এর মধ্যে থাকে, অবশিষ্ট চাপ এড়িয়ে যায় যা মূলের চৌম্বকীয় ডোমেন কাঠামোকে অবনমিত করবে।
সাধারণ প্রয়োগের পরিস্থিতি: এই মডিউলটি 6m পর্যন্ত দৈর্ঘ্য এবং 3m প্রস্থের স্তুপীকৃত ট্রান্সফরমার কোর তৈরির জন্য আদর্শ, যা তেল-নিমজ্জিত এবং শুষ্ক-টাইপ ট্রান্সফরমার উভয়কেই কভার করে৷ এটি রিঅ্যাক্টর কোরগুলির জন্যও ব্যবহৃত হয় যেখানে পরিবর্তনশীল বায়ু ফাঁকের প্রয়োজন হয় - সিস্টেমটি নির্দিষ্ট স্তরগুলির মধ্যে স্বয়ংক্রিয়ভাবে অ-চৌম্বকীয় স্পেসারগুলি সন্নিবেশ করতে পারে।
পৃথক সুবিধা: রোবোটিক-আর্ম-ভিত্তিক স্ট্যাকারগুলির বিপরীতে যেগুলি প্রায়শই ভারী জোয়ালের শীটগুলির সাথে লড়াই করে, LXD-260-2 দ্বৈত লিনিয়ার মোটর সহ একটি অনমনীয় গ্যান্ট্রি ব্যবহার করে, উচ্চ দৃঢ়তা এবং দ্রুত ত্বরণ প্রদান করে। সাব-মিলিমিটার স্থাপনের পুনরাবৃত্তিযোগ্যতা বজায় রাখার সময় এটি বড় শীটগুলির (≈ 4 সেকেন্ড প্রতি স্তর) জন্য সংক্ষিপ্ত চক্রের সময় অনুবাদ করে। অধিকন্তু, সিস্টেমের অফলাইন প্রকৃতি স্ট্যাকিং হেডকে কাটিং লাইন থেকে অ্যাসিঙ্ক্রোনাসভাবে কাজ করার অনুমতি দেয়, উৎপাদন গতিকে ডিকপলিং করে এবং বাফার ম্যানেজমেন্ট সক্ষম করে।
কোম্পানির সক্ষমতা একীকরণ: জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং, লি. ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ বৈশিষ্ট্যগুলির সাথে এই মডিউলটি সরবরাহ করে- সিস্টেম লগ মোটর কারেন্ট, ভ্যাকুয়াম চাপ এবং প্লেসমেন্ট ফোর্স ডেটা, যা সাকশন কাপ এবং গাইড-রেল বিয়ারিংগুলিতে পরিধানের পূর্বাভাস দেওয়ার জন্য বিশ্লেষণ করা হয়, অপরিকল্পিত ডাউনটাইম কমিয়ে দেয়।
- ধাপে ধাপে স্ট্যাকিং ক্রম: রেসিপি ডাউনলোড → কলাম ফিডিং → একক-শীট পিকআপ → প্রান্ত অবস্থান → দৃষ্টি পরীক্ষা → ভ্যাকুয়াম স্থানান্তর → জেড-অক্ষ সফট ল্যান্ডিং → চাপ যাচাইকরণ → পরবর্তী স্তর৷
- অভিযোজিত স্তর নিয়ন্ত্রণ: সিস্টেম স্বয়ংক্রিয়ভাবে প্রতি 50 স্তরের পরে স্ট্যাকের উচ্চতা পুনঃগণনা করে শীটের বেধের তারতম্যের জন্য সামঞ্জস্য করে।
- স্ট্যাকের সমাপ্তি সংকেত: কোরটি স্তরের লক্ষ্য সংখ্যায় পৌঁছে গেলে, সিস্টেমটি সমাপ্ত স্ট্যাকটিকে ব্যান্ডিং স্টেশনে সরানোর জন্য একটি পরিবাহককে ট্রিগার করে।
4. ইন্টিগ্রেটেড কন্ট্রোল এবং ডেটা ম্যানেজমেন্ট সিস্টেম
তিনটি যান্ত্রিক মডিউল শারীরিক স্ট্যাকিং চালানোর সময়, বুদ্ধিমত্তা LXD-260-2 অফলাইন ট্রান্সফরমার কোর স্ট্যাকিং লাইন এর সিমেন্স-ভিত্তিক PLC এবং মালিকানাধীন HMI সফ্টওয়্যারে থাকে। এই কন্ট্রোল লেয়ারটি রেসিপি স্টোরেজ পরিচালনা করে (1,000টি মূল ডিজাইন পর্যন্ত), শিয়ার লাইন থেকে প্রতিটি শীটের উৎপত্তি ট্র্যাক করে এবং মানের ট্রেসেবিলিটির জন্য একটি বিস্তারিত প্রোডাকশন লগ তৈরি করে। এটি উত্পাদন সময়সূচী এবং ইনভেন্টরি পরিচালনার জন্য গ্রাহকের ইআরপি সিস্টেমের সাথেও ইন্টারফেস করে।
এই ডিজিটাল ইন্টিগ্রেশন একটি মূল পার্থক্যকারী: সিস্টেমটি স্বয়ংক্রিয়ভাবে স্তরগুলিকে পুনরায় ক্রমানুসারে তৈরি করতে পারে যদি একটি ত্রুটিপূর্ণ শীট প্রত্যাখ্যান করা হয়, নিশ্চিত করে যে চূড়ান্ত কোরটি সর্বদা প্রয়োজনীয় ল্যামিনেশন গণনা এবং স্টেপ-ল্যাপ প্যাটার্ন পূরণ করে। দূরবর্তী ডায়গনিস্টিক একটি নিরাপদ গেটওয়ে মাধ্যমে সক্ষম করা হয়, অনুমতি দেয় জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং, লি. অন-সাইট ভিজিট ছাড়াই সমস্যা সমাধানে সহায়তা করতে ইঞ্জিনিয়ারদের সহায়তা করুন—বিদেশী ক্লায়েন্টদের দ্বারা অত্যন্ত মূল্যবান একটি বৈশিষ্ট্য।
-
