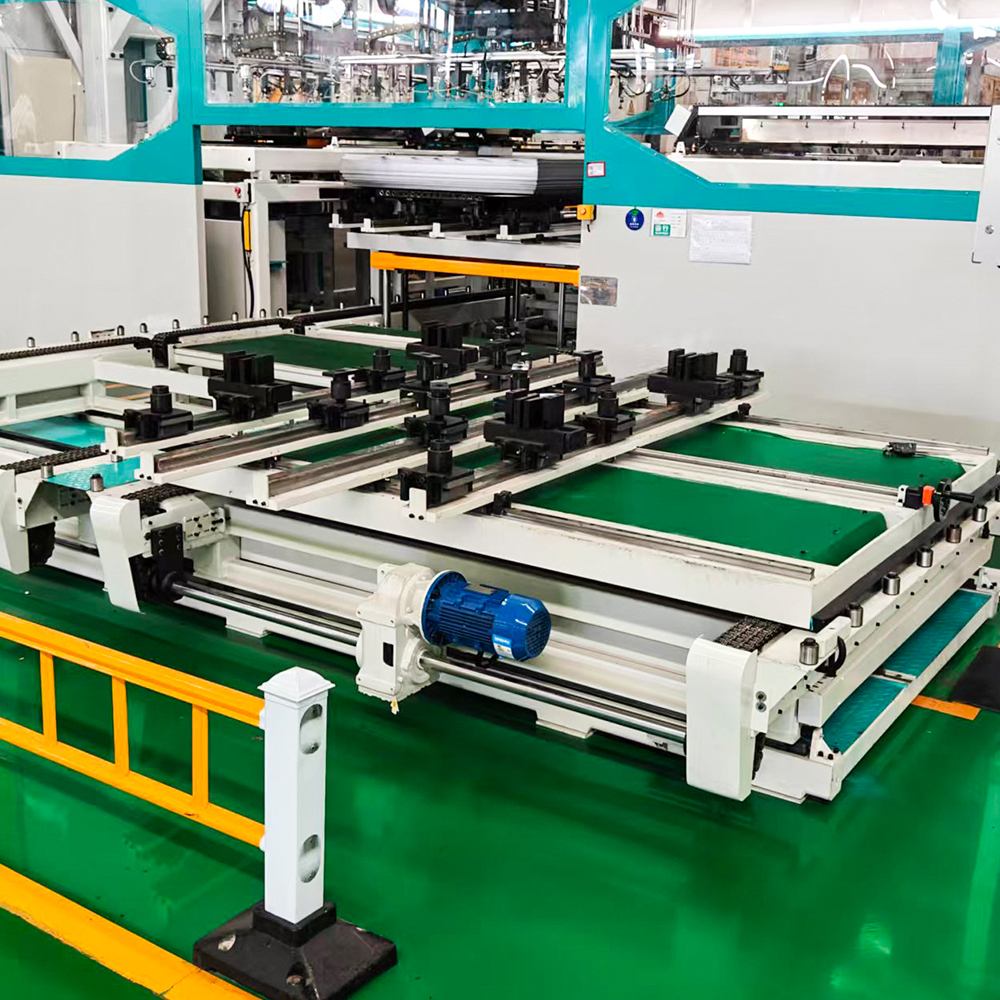

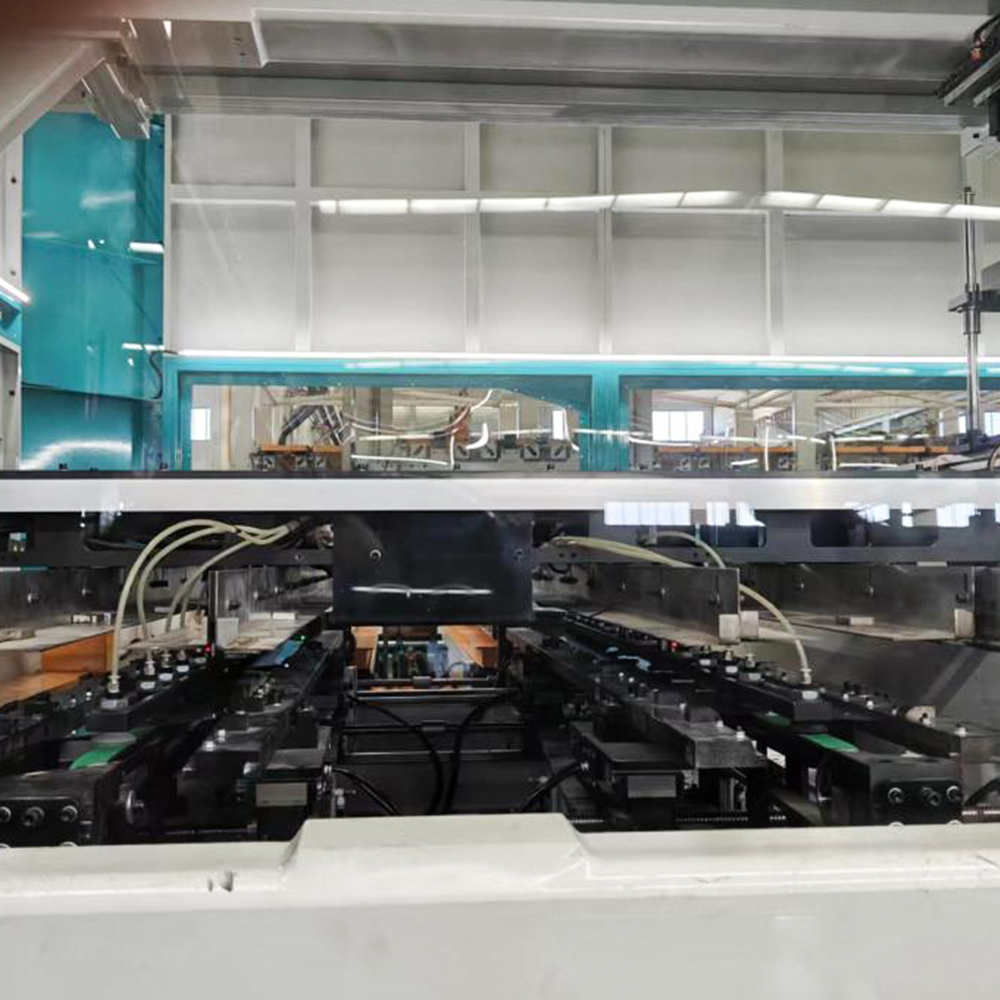

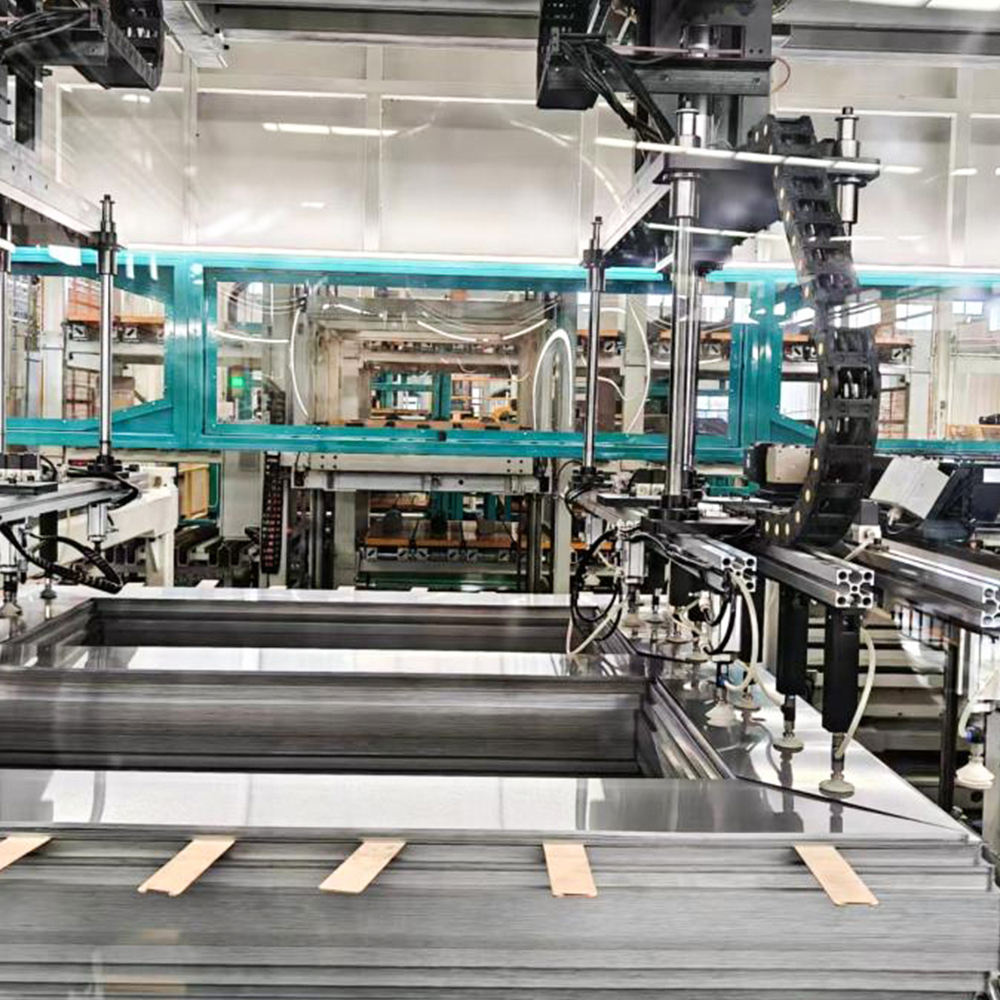

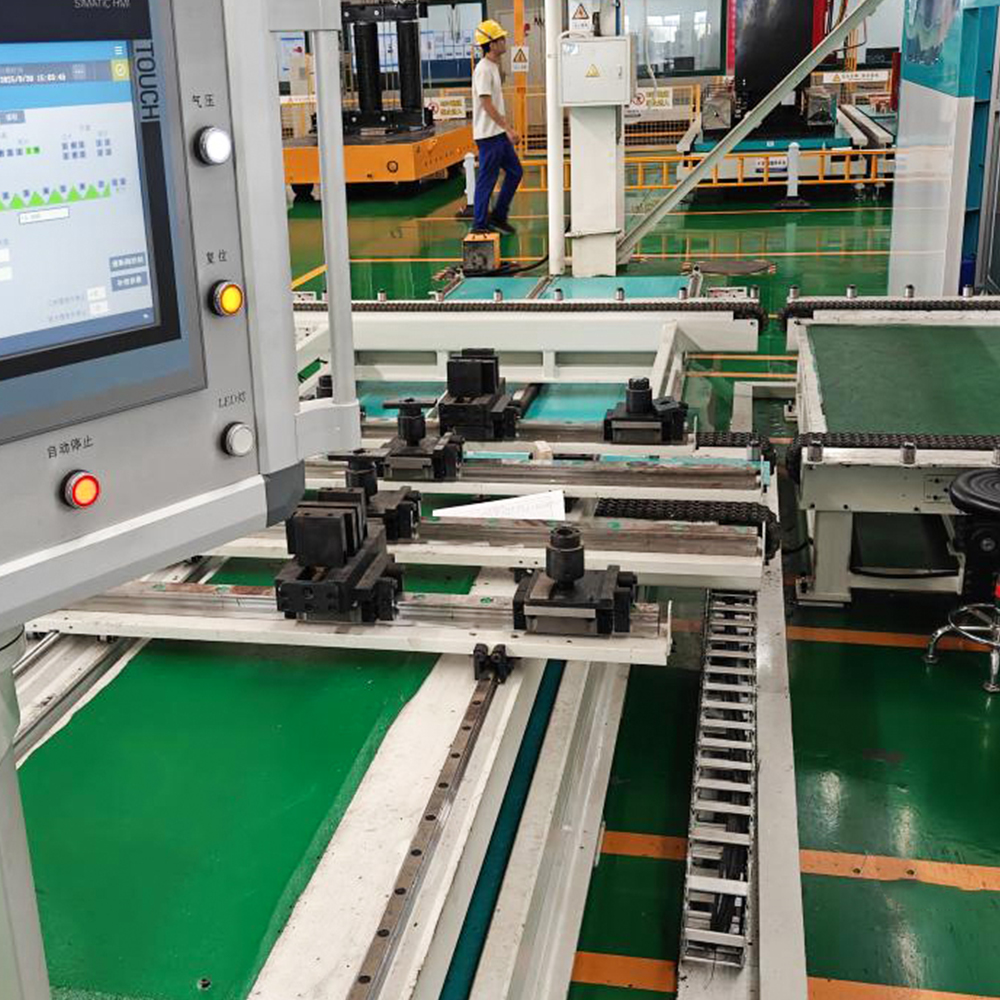

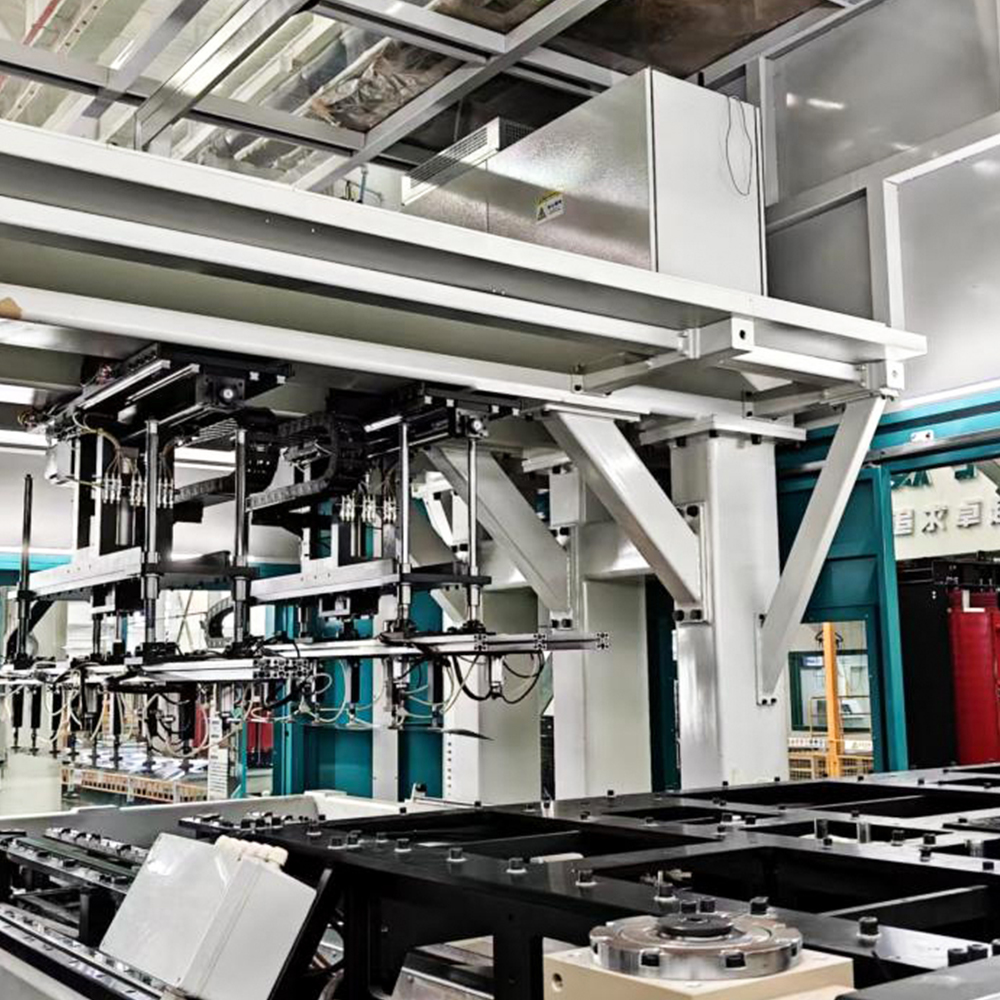

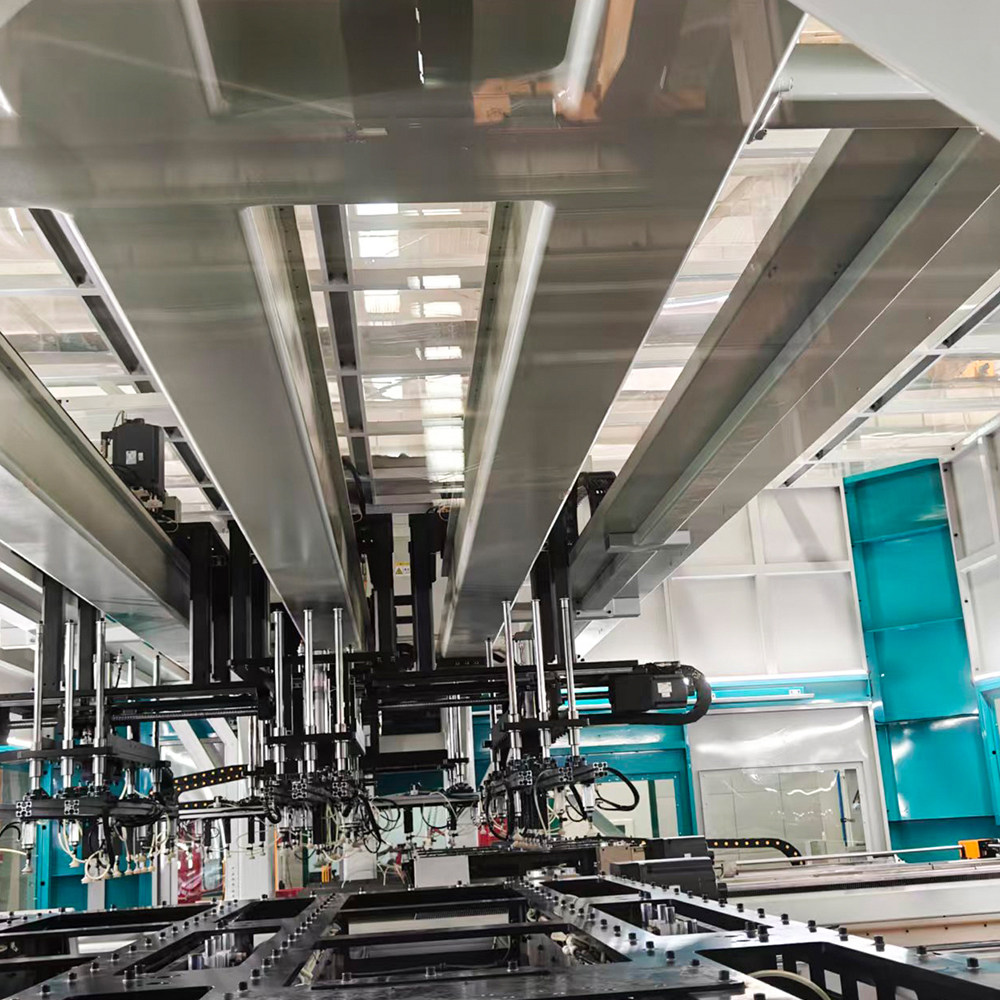

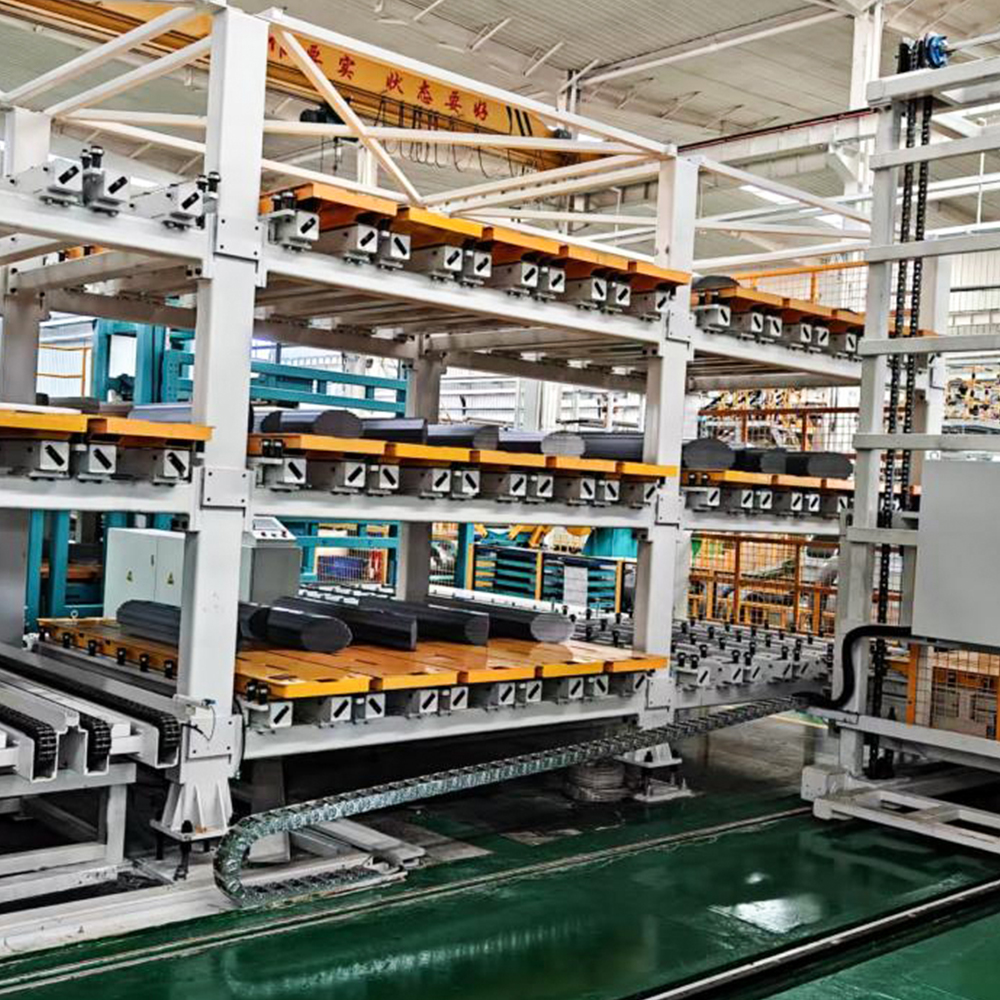

ZXD-440 স্বয়ংক্রিয় ইন-লাইন ট্রান্সফরমার কোর স্ট্যাকিং উত্পাদন লাইন

একটি ইন-লাইন স্ট্যাকিং সিস্টেম (যেমন ZXD-440) এবং একটি অফলাইন স্ট্যাকিং সিস্টেমের মধ্যে মূল পার্থক্যগুলি কী কী?

আধুনিক ট্রান্সফরমার কোর ম্যানুফ্যাকচারিং-এ, ইন-লাইন এবং অফলাইন স্ট্যাকিং কনফিগারেশনের মধ্যে পছন্দ মৌলিকভাবে উত্পাদন দক্ষতা, শ্রম স্থাপন, গুণগত সামঞ্জস্য এবং ফ্লোর-স্পেস ব্যবহারকে প্রভাবিত করে। এই প্রযুক্তিগত বিবর্তনের কেন্দ্রে রয়েছে zxd-440 স্বয়ংক্রিয় ইন-লাইন ট্রান্সফরমার কোর স্ট্যাকিং উত্পাদন লাইন , একটি সিস্টেম শিয়ারিং এবং স্ট্যাকিং সিঙ্ক্রোনাইজ করে ঐতিহ্যগত বাধা দূর করার জন্য প্রকৌশলী। এই নিবন্ধটি ইন-লাইন বনাম অফলাইন স্ট্যাকিং পদ্ধতিগুলির একটি কঠোর, তুলনামূলক বিশ্লেষণ প্রদান করে, zxd-440 সিস্টেমের নির্দিষ্ট নকশা দর্শন এবং জিয়াংসু জিংটিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং লিমিটেডের উত্পাদন ক্ষমতার উপর অঙ্কন করে। আমরা তিনটি স্বতন্ত্র পণ্য-ভিত্তিক উপ-উপাদান পরীক্ষা করি। উচ্চ-গতির ক্রমাগত স্ট্যাকিং মডিউল , স্পষ্টতা ফাঁক-নিয়ন্ত্রণ স্ট্যাকিং ইউনিট , এবং বুদ্ধিমান ডেটা-ইন্টিগ্রেটেড স্ট্যাকিং লাইন - কীভাবে ইন-লাইন প্রযুক্তি মূল সমাবেশকে পুনরায় সংজ্ঞায়িত করে তা ব্যাখ্যা করতে।

1. উচ্চ-গতির ক্রমাগত স্ট্যাকিং মডিউল

সংজ্ঞা এবং অবস্থান: উচ্চ-গতির ক্রমাগত স্ট্যাকিং মডিউলগুলি এর মূল অপারেশনাল আর্মকে উপস্থাপন করে zxd-440 স্বয়ংক্রিয় ইন-লাইন ট্রান্সফরমার কোর স্ট্যাকিং উত্পাদন লাইন . এই মডিউলগুলি সরাসরি ট্রান্সভার্স শিয়ারিং লাইনের সাথে মিলিত হয়, যা মধ্যবর্তী হ্যান্ডলিং ছাড়াই একই সাথে শিয়ারিং এবং স্ট্যাকিং সক্ষম করে। অফলাইন সিস্টেমের বিপরীতে, যেখানে কাটা ল্যামিনেশনগুলি প্যালেটগুলিতে স্ট্যাক করা হয়, পরিবহন করা হয় এবং তারপরে স্ট্যাকিং স্টেশনগুলিতে ম্যানুয়ালি খাওয়ানো হয়, স্ট্রিপগুলি শিয়ার থেকে বেরিয়ে যাওয়ার সাথে সাথে এই মডিউলটি বাস্তব সময়ে স্ট্যাকিং সম্পাদন করে।

মূল ফাংশন এবং প্রযুক্তিগত বৈশিষ্ট্য: মডিউলটি শিয়ার আউটপুটের সাথে মেলে গতিতে কাজ করে, সার্ভো-চালিত পিক-এন্ড-প্লেস হেড যা প্রতিটি ল্যামিনেশনকে প্রোগ্রাম করা স্টেপ-ল্যাপ প্যাটার্ন অনুযায়ী নির্দেশ করে। এটি শিয়ারিং এবং ম্যানুয়াল স্ট্যাকিংয়ের পরে উত্তোলনের প্রথাগত পদক্ষেপগুলিকে সরিয়ে দেয়, সাধারণ দোকান-তল কনফিগারেশনগুলিতে চক্রের সময় 40% কমিয়ে দেয়। অন্তর্নির্মিত সেন্সর ল্যামিনেশন সমতলতা এবং প্রান্ত বুর উচ্চতা নিরীক্ষণ, স্বয়ংক্রিয়ভাবে স্ট্যাকিং আগে ত্রুটিপূর্ণ টুকরা প্রত্যাখ্যান.

সাধারণ অ্যাপ্লিকেশন: এই মডিউলটি উচ্চ-ভলিউম ডিস্ট্রিবিউশন ট্রান্সফরমার কোর (2,000 kVA পর্যন্ত) জন্য আদর্শ যেখানে থ্রুপুট প্রাথমিক সীমাবদ্ধতা। এটি দুই বা তিন শিফটে চলমান কারখানায় উৎকৃষ্ট, কারণ এর স্বয়ংক্রিয় খাওয়ানো অপারেটর ক্লান্তি এবং ত্রুটির হার কমায়।

অফলাইন স্ট্যাকিং থেকে পার্থক্য: অফলাইন স্ট্যাকিং এর জন্য ডেডিকেটেড স্টেজিং এরিয়া, ম্যানুয়াল ক্রেন অপারেশন এবং আলাদা স্ট্যাকিং জিগস প্রয়োজন। প্রতিটি স্থানান্তর প্রান্তিককরণ ত্রুটি এবং প্রান্তের ক্ষতির পরিচয় দেয়। বিপরীতে, zxd-440 স্বয়ংক্রিয় ইন-লাইন ট্রান্সফরমার কোর স্ট্যাকিং উত্পাদন লাইন বজায় রাখে অবিচ্ছিন্ন উপাদান প্রবাহ , শিয়ার দ্বারা সেট করা সুনির্দিষ্ট স্থিতিবিন্যাস সংরক্ষণ করা এবং পুনরায় প্রান্তিককরণ পদক্ষেপগুলি বাদ দেওয়া।

জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং লিমিটেড এই মডিউলটিকে মালিকানাধীন দ্রুত-পরিবর্তন টুলিংয়ের সাথে একীভূত করেছে, একটি একক অনুমতি দেয় ইন-লাইন স্ট্যাকিং সিস্টেম 5 মিনিটের বেশি যান্ত্রিক সমন্বয় ছাড়াই 40 মিমি থেকে 400 মিমি পর্যন্ত মূল প্রস্থ পরিচালনা করতে। অফলাইন সেটআপগুলিতে এই নমনীয়তা খুব কমই অর্জন করা যায়, যার জন্য প্রায়ই প্রতি মূল আকারের জন্য ডেডিকেটেড ফিক্সচারের প্রয়োজন হয়।

মূল স্পেসিফিকেশন - উচ্চ গতির মডিউল

• সর্বোচ্চ স্ট্যাকিং গতি: প্রতি মিনিটে 120 ল্যামিনেশন পর্যন্ত (বেধের উপর নির্ভর করে)।
• ল্যামিনেশন বেধ পরিসীমা: 0.18 মিমি - 0.35 মিমি (সিলিকন ইস্পাত)।
• স্টেপ-ল্যাপ ওভারল্যাপ নির্ভুলতা: ±0.05 মিমি।
• রিয়েল-টাইম রিজেক্ট গেট সহ স্বয়ংক্রিয় বুর সনাক্তকরণ।
• দূরবর্তী পর্যবেক্ষণের জন্য সরাসরি ইথারনেট/আইপি সংযোগ।

2. যথার্থ গ্যাপ-কন্ট্রোল স্ট্যাকিং ইউনিট

সংজ্ঞা এবং অবস্থান: মধ্যে দ্বিতীয় সমালোচনামূলক উপশ্রেণি zxd-440 স্বয়ংক্রিয় ইন-লাইন ট্রান্সফরমার কোর স্ট্যাকিং উত্পাদন লাইন যথার্থ ফাঁক-নিয়ন্ত্রণ ইউনিট। যদিও অফলাইন স্ট্যাকিং মূল প্যাকেটগুলির মধ্যে অভিন্ন বায়ু ফাঁক বজায় রাখার জন্য অপারেটরের দক্ষতার উপর নির্ভর করে, এই ইউনিটটি লেজার ট্রায়াঙ্গুলেশন সেন্সর এবং ক্লোজড-লুপ সার্ভো অ্যাকচুয়েটর ব্যবহার করে ব্যবধান পরিমাপ এবং সমন্বয় স্বয়ংক্রিয় করে।

মূল ফাংশন এবং প্রযুক্তিগত বৈশিষ্ট্য: প্রতিটি স্ট্যাকিং চক্র মূল পা জুড়ে পাঁচটি রেফারেন্স পয়েন্টে প্রকৃত ব্যবধান পরিমাপ করে। তারপর ইউনিটটি পরবর্তী ল্যামিনেশনের অবস্থান মাইক্রো-অ্যাডজাস্ট করে বা একটি ডেডিকেটেড ফিডার থেকে একটি শিম ল্যামিনেশন নির্বাচন করে ক্ষতিপূরণ দেয়। এই বৈশিষ্ট্যটি সরাসরি ট্রান্সফরমার নো-লোড ক্ষয়গুলিকে সম্বোধন করে, কারণ অসম ফাঁকগুলি চৌম্বকীয় প্রবাহ বৃদ্ধির প্রাথমিক কারণ। সিস্টেমটি প্রতি মূল ব্যাচে গ্যাপ হিস্টোগ্রাম সংরক্ষণ করে, পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ সক্ষম করে।

সাধারণ অ্যাপ্লিকেশন: এই ইউনিটটি পাওয়ার ট্রান্সফরমার কোর (10 MVA এবং তার উপরে) এবং বিশেষ ট্র্যাকশন ট্রান্সফরমারগুলির জন্য অপরিহার্য যেখানে ক্ষতির শাস্তি গুরুতর। এটি মাইট্রেড জয়েন্টগুলির সাথে কোরগুলিতেও ব্যবহৃত হয় যার জন্য অত্যন্ত টাইট সহনশীলতা (±0.02 মিমি) প্রয়োজন যা ম্যানুয়াল অফলাইন পদ্ধতিগুলি ধারাবাহিকভাবে অর্জন করতে পারে না।

অফলাইন স্ট্যাকিং থেকে পার্থক্য: অফলাইন স্ট্যাকিং ফিলার গেজ এবং অপারেটর বিচারের উপর নির্ভর করে, যা শিফট এবং অপারেটর জুড়ে পরিবর্তনশীলতার পরিচয় দেয়। অধিকন্তু, অফলাইন সিস্টেমগুলি কোর একত্রিত হওয়ার পরে গতিশীলভাবে ফাঁকগুলি সামঞ্জস্য করতে পারে না; কোনো সংশোধনের জন্য আংশিক বিচ্ছিন্ন করা প্রয়োজন। দ ইন-লাইন স্ট্যাকিং পদ্ধতি zxd-440 প্ল্যাটফর্ম এটি নিশ্চিত করে ল্যামিনেশন প্রতি ফাঁক তথ্য ট্র্যাক করা হয় , এবং corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. 200 টিরও বেশি ইনস্টলেশনে এই ইউনিটটিকে বৈধ করেছে, একই ইস্পাত গ্রেডের জন্য অফলাইন ম্যানুয়াল স্ট্যাকিংয়ের তুলনায় মূল ক্ষতির গড় 8-12% হ্রাস প্রদর্শন করে৷ কোম্পানির R&D টিম (46 প্রযুক্তিগত পেশাদার) মালিকানাধীন গ্যাপ-কন্ট্রোল অ্যালগরিদম তৈরি করেছে যা এখন স্ট্যান্ডার্ডের সাথে একীভূত হয়েছে স্বয়ংক্রিয় ইন-লাইন স্ট্যাকিং লাইন সফ্টওয়্যার স্যুট।

কার্যকরী তুলনা - ফাঁক নিয়ন্ত্রণ পদ্ধতি

3. ইন্টেলিজেন্ট ডেটা-ইন্টিগ্রেটেড স্ট্যাকিং লাইন

সংজ্ঞা এবং অবস্থান: এর তৃতীয় স্তম্ভ zxd-440 স্বয়ংক্রিয় ইন-লাইন ট্রান্সফরমার কোর স্ট্যাকিং উত্পাদন লাইন হল ইন্টেলিজেন্ট ডাটা-ইন্টিগ্রেশন লেয়ার, যা ফ্যাক্টরির ডিজিটাল ম্যানুফ্যাকচারিং ইকোসিস্টেমের মধ্যে একটি স্বতন্ত্র মেশিন থেকে স্ট্যাকিং লাইনকে একটি নোডে রূপান্তরিত করে। বিপরীতে, অফলাইন স্ট্যাকিং ন্যূনতম ডিজিটাল প্রতিক্রিয়া সহ একটি বিচ্ছিন্ন ওয়ার্কস্টেশন হিসাবে কাজ করে।

মূল ফাংশন এবং প্রযুক্তিগত বৈশিষ্ট্য: এই সিস্টেম শিয়ার সেন্সর, স্ট্যাকিং সার্ভো, গ্যাপ-কন্ট্রোল ইউনিট এবং ভিশন ইন্সপেকশন ক্যামেরা থেকে রিয়েল-টাইম ডেটা সংগ্রহ করে। এটি সামগ্রিক সরঞ্জাম কার্যকারিতা (OEE), স্ট্যাকিং ফলন, সহায়তার মধ্যে গড় সময় (MTBA) এবং পরিমাপ করা ফাঁকের উপর ভিত্তি করে মূল ক্ষতির পূর্বাভাসের মতো মূল কর্মক্ষমতা সূচক (KPIs) একত্রিত করে। সিস্টেমটি গুদাম পরিচালন সিস্টেমের সাথে ইন্টারফেস করে যাতে স্বয়ংক্রিয়ভাবে গ্রাসকৃত টনেজের উপর ভিত্তি করে ইস্পাত কয়েলের অনুরোধ করা যায়।

সাধারণ অ্যাপ্লিকেশন: এই বুদ্ধিমান লাইনটি ইন্ডাস্ট্রি 4.0 সার্টিফিকেশন অনুসরণকারী স্মার্ট ফ্যাক্টরিগুলিতে এবং সেইসাথে বহু-পণ্য সুবিধাগুলিতে যেখানে পরিবর্তনের ফ্রিকোয়েন্সি বেশি থাকে সেখানে স্থাপন করা হয়। এটি সার্ভো মোটর স্রোত এবং ভাইব্রেশন প্যাটার্ন ট্র্যাক করে ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ সক্ষম করে, অপরিকল্পিত ডাউনটাইম হওয়ার আগে অপারেটরদের সতর্ক করে।

অফলাইন স্ট্যাকিং থেকে পার্থক্য: অফলাইন সিস্টেম সামান্য থেকে কোনো ডিজিটাল ডেটা তৈরি করে না; স্ট্যাকিং সম্পূর্ণ হওয়ার পরে প্রায়শই গুণমান পরীক্ষা করা হয়, যার ফলে সমস্যা সনাক্ত করতে দেরি হয়। দ ইন-লাইন বুদ্ধিমান সিস্টেম যাইহোক, প্রদান করে বন্ধ লুপ মান নিয়ন্ত্রণ —যদি কোনো বিচ্যুতি শনাক্ত করা হয়, লাইনটি বিরতি দিতে পারে এবং স্বয়ংক্রিয়ভাবে সংশোধন করতে পারে, অথবা স্টেশনটি ছেড়ে যাওয়ার আগে পুনরায় কাজের জন্য মূলটিকে ফ্ল্যাগ করতে পারে। এই ক্ষমতা সামুদ্রিক ট্রান্সফরমার এবং বায়ু-টারবাইন স্টেপ-আপ ইউনিটের মতো উচ্চ-নির্ভরযোগ্যতা অ্যাপ্লিকেশনের জন্য বিশেষভাবে মূল্যবান।

জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং লিমিটেড এই বুদ্ধিমত্তাকে প্রতিটিতে এম্বেড করেছে zxd-440 ইন-লাইন স্ট্যাকিং সমাধান 2024 সাল থেকে বিতরণ করা হয়েছে, প্রতিটি ক্লায়েন্টের এন্টারপ্রাইজ রিসোর্স প্ল্যানিং (ERP) সিস্টেমের জন্য ড্যাশবোর্ডগুলি কাস্টমাইজ করতে এর ইন-হাউস সফ্টওয়্যার টিমকে কাজে লাগিয়ে৷ কোম্পানীর সমন্বিত পদ্ধতি - আচ্ছাদন ট্রান্সফরমার কোর, ইন্টেলিজেন্ট কোর স্ট্যাকিং ইকুইপমেন্ট, কোর ট্রান্সভার্স কাটিং মেশিন, ইন্টেলিজেন্ট গুদামজাতকরণ এবং স্বয়ংক্রিয় লজিস্টিকস —নিশ্চিত করে যে ডেটা-ইন্টিগ্রেটেড স্ট্যাকিং লাইন আপস্ট্রিম এবং ডাউনস্ট্রিম সরঞ্জামগুলির সাথে নির্বিঘ্নে যোগাযোগ করে।

1. রিয়েল-টাইম OEE ট্র্যাকিং - ডাউনটাইম, গতি হ্রাস, এবং গুণমান হ্রাস HMI তে প্রদর্শিত হয়।
2. ভবিষ্যদ্বাণীমূলক ডায়গনিস্টিক সতর্কতা - তাপ এবং কম্পন মডেলের উপর ভিত্তি করে।
3. রেসিপি ব্যবস্থাপনা - সমস্ত স্ট্যাকিং পরামিতি সহ 1,000টি পর্যন্ত মূল ডিজাইন সঞ্চয় করে৷
4. স্বয়ংক্রিয় ব্যাচ রিপোর্টিং - মানসম্পন্ন অডিট ট্রেইলের জন্য PDF/CSV রপ্তানি।
5. দূরবর্তী ফার্মওয়্যার আপডেট ক্ষমতা - অন-সাইট ভিজিট ছাড়াই ক্রমাগত উন্নতি সক্ষম করে।

সিস্টেম-স্তরের তুলনা: ইন-লাইন বনাম অফলাইন স্ট্যাকিং

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: অফলাইন পদ্ধতিতে zxd-440 ইন-লাইন স্ট্যাকিং সিস্টেমের প্রাথমিক অপারেশনাল সুবিধা কী?

প্রাথমিক সুবিধা হল একযোগে শিয়ারিং এবং স্ট্যাকিং , যা শিয়ারিং এবং ম্যানুয়াল স্ট্যাকিংয়ের পরে উত্তোলনের প্রথাগত পদক্ষেপগুলিকে সরিয়ে দেয়। এটি চক্রের সময়কে 40% এর বেশি কমিয়ে দেয়, হ্যান্ডলিং-প্ররোচিত প্রান্তের ক্ষতিকে কমিয়ে দেয় এবং নিশ্চিত করে যে প্রতিটি ল্যামিনেশন সঠিক ওরিয়েন্টেশনে স্ট্যাক করা হয়েছে কারণ এটি শিয়ার ছেড়ে চলে যায়-ফলে আরও শক্ত ফাঁক নিয়ন্ত্রণ এবং নিম্ন মূল ক্ষতি হয়।

প্রশ্ন 2: zxd-440 এর নির্ভুল ব্যবধান-নিয়ন্ত্রণ ইউনিট অফলাইন ফাঁক সমন্বয় থেকে কীভাবে আলাদা?

zxd-440 লেজার ট্রায়াঙ্গুলেশন সেন্সর ব্যবহার করে প্রতি চক্রের পাঁচটি পয়েন্টে ফাঁক পরিমাপ করে এবং অবিলম্বে বন্ধ-লুপ সার্ভো সংশোধনগুলি প্রয়োগ করে। অফলাইন সমন্বয় ম্যানুয়াল ফিলার গেজ এবং সম্পূর্ণ সমাবেশের পরে সংশোধনের উপর নির্ভর করে, যা স্ট্যাকিংয়ের সময় পরিবর্তনের জন্য গতিশীলভাবে ক্ষতিপূরণ দিতে পারে না। ইন-লাইন ইউনিট সম্পূর্ণ ট্রেসেবিলিটি সহ ±0.02 মিমি সহনশীলতা অর্জন করে।

প্রশ্ন 3: zxd-440 কি দীর্ঘ পরিবর্তন ছাড়াই বিভিন্ন মূল আকার এবং উপকরণ পরিচালনা করতে পারে?

হ্যাঁ। রেসিপি ম্যানেজমেন্ট সফটওয়্যারের মাধ্যমে, zxd-440 স্বয়ংক্রিয় ইন-লাইন ট্রান্সফরমার কোর স্ট্যাকিং উত্পাদন লাইন 1,000 কোর ডিজাইন পর্যন্ত সঞ্চয় করে। প্রস্থ (40-400 মিমি) এবং বেধের (0.18-0.35 মিমি) মধ্যে পরিবর্তন করতে 2-5 মিনিট সময় লাগে, অফলাইন সিস্টেমগুলির জন্য 20-45 মিনিটের তুলনায় যার জন্য শারীরিক জিগ পরিবর্তন এবং অপারেটর পুনরায় প্রশিক্ষণের প্রয়োজন হয়।

প্রশ্ন 4: জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং লিমিটেড এই ইন-লাইন স্ট্যাকিং প্রযুক্তিকে সমর্থন করার ক্ষেত্রে কী ভূমিকা পালন করে?

জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং, লিমিটেড এন্ড-টু-এন্ড ইন্টিগ্রেশন প্রদান করে- ইন-লাইন স্ট্যাকিং লাইন এবং বুদ্ধিমান গুদামজাতকরণ এবং রসদ থেকে তির্যক কাটিয়া মেশিন. 46 টিরও বেশি প্রযুক্তিগত বিশেষজ্ঞের সাথে, কোম্পানিটি কাস্টমাইজড সফ্টওয়্যার ড্যাশবোর্ড, ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ ফ্রেমওয়ার্ক এবং গ্লোবাল ফিল্ড সাপোর্ট অফার করে, এটি নিশ্চিত করে যে প্রতিটি zxd-440 ইনস্টলেশন ক্লায়েন্টের বিদ্যমান প্রোডাকশন ইকোসিস্টেমের সাথে সারিবদ্ধ হয়৷
