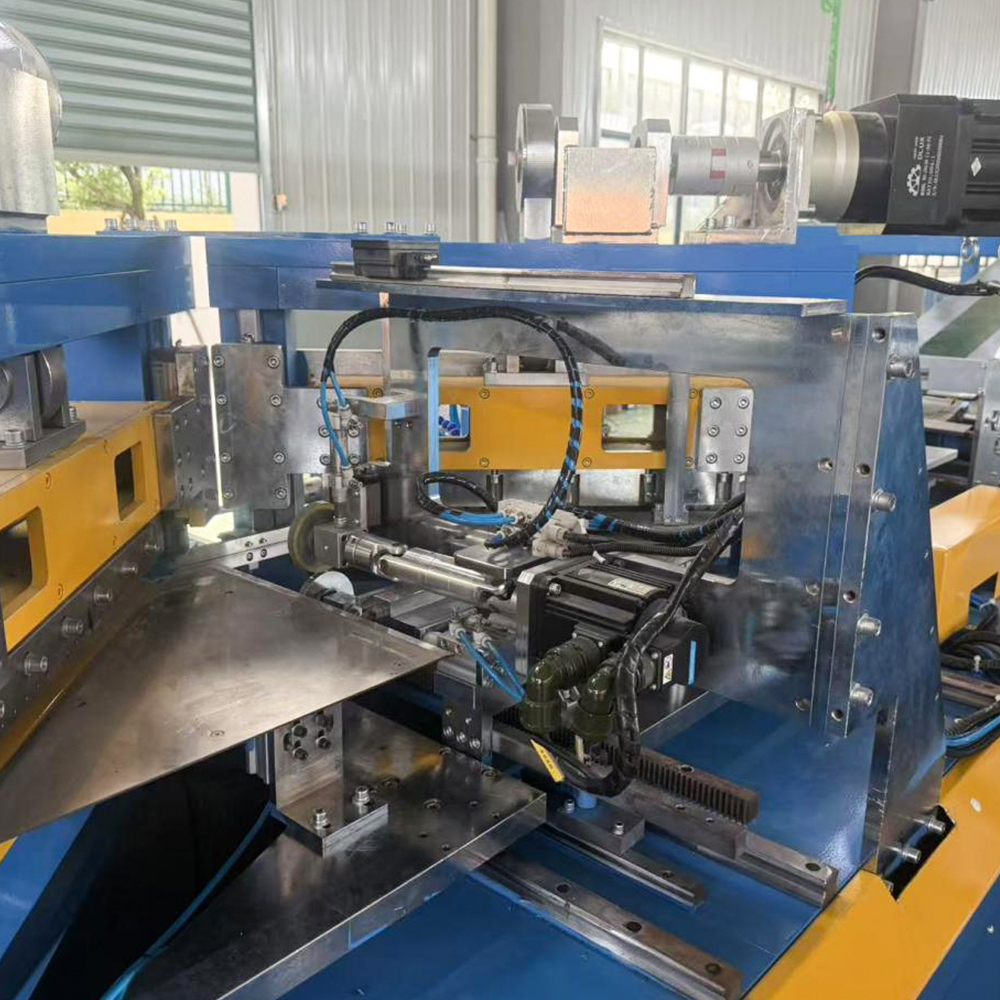

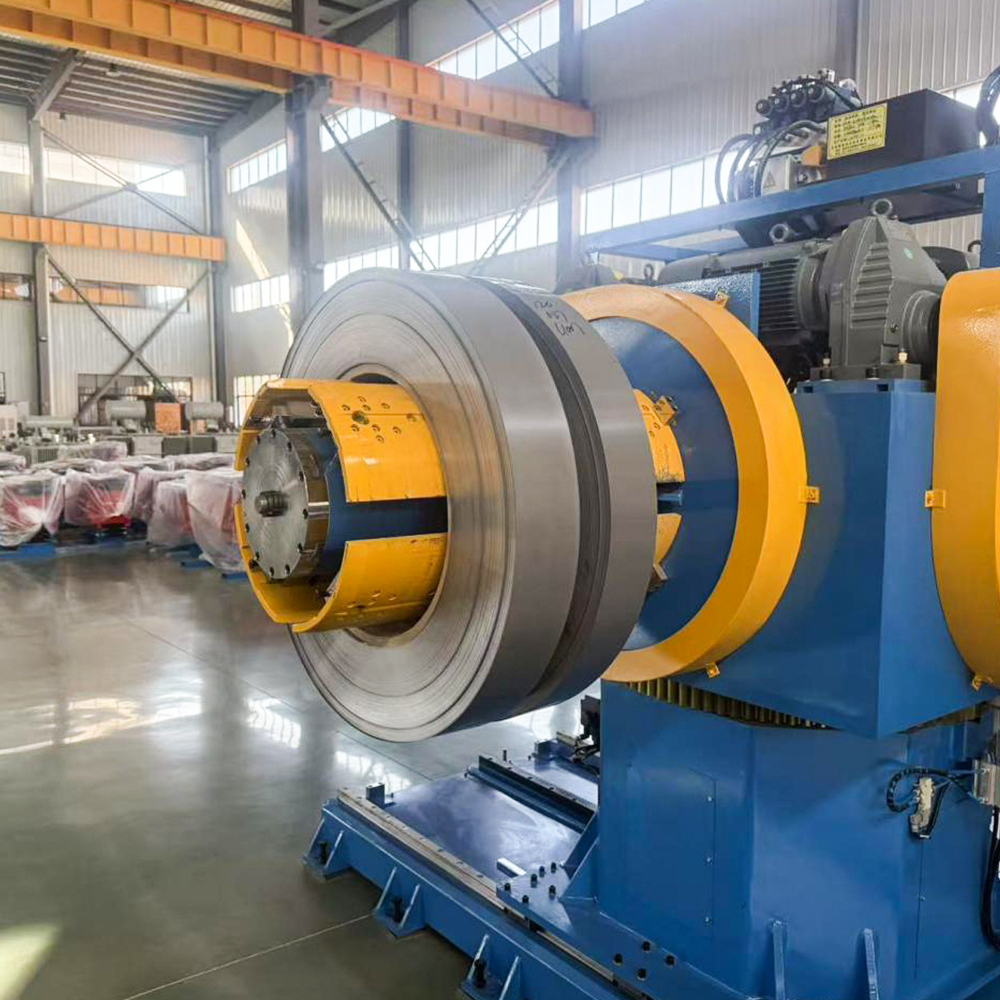

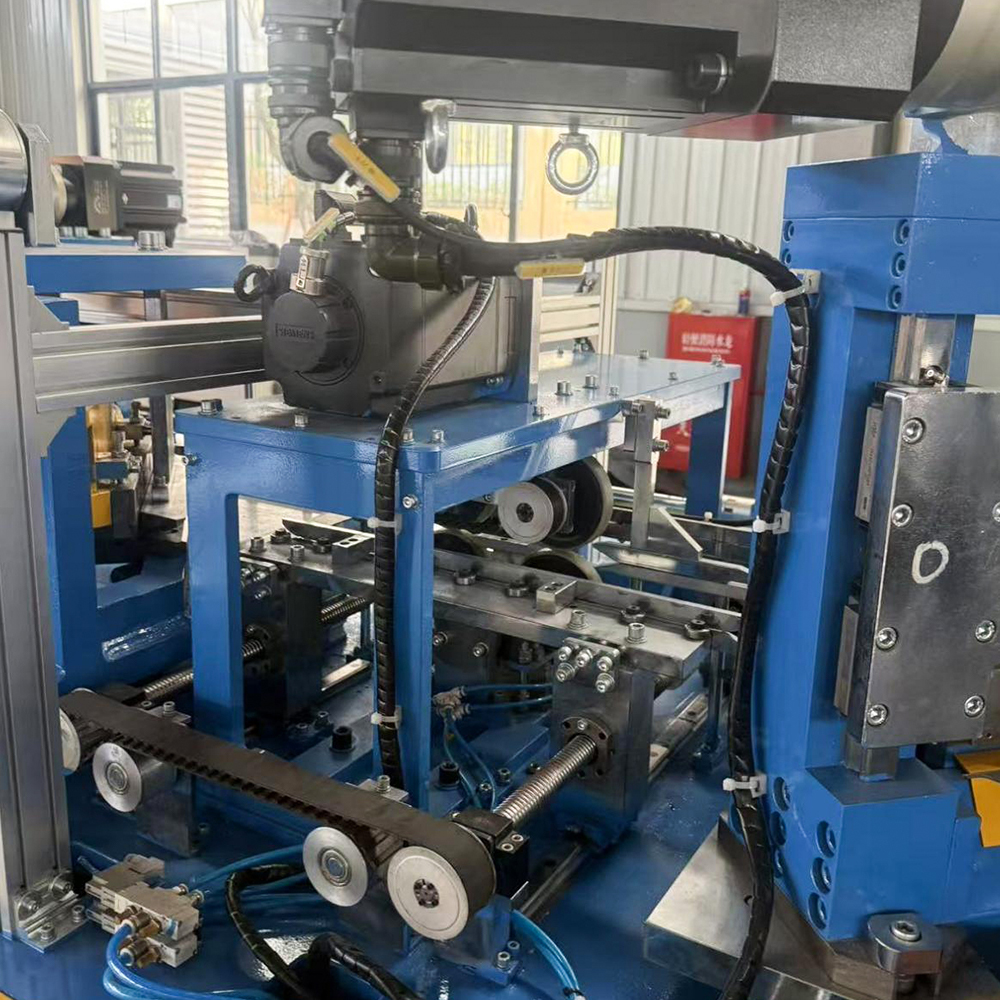

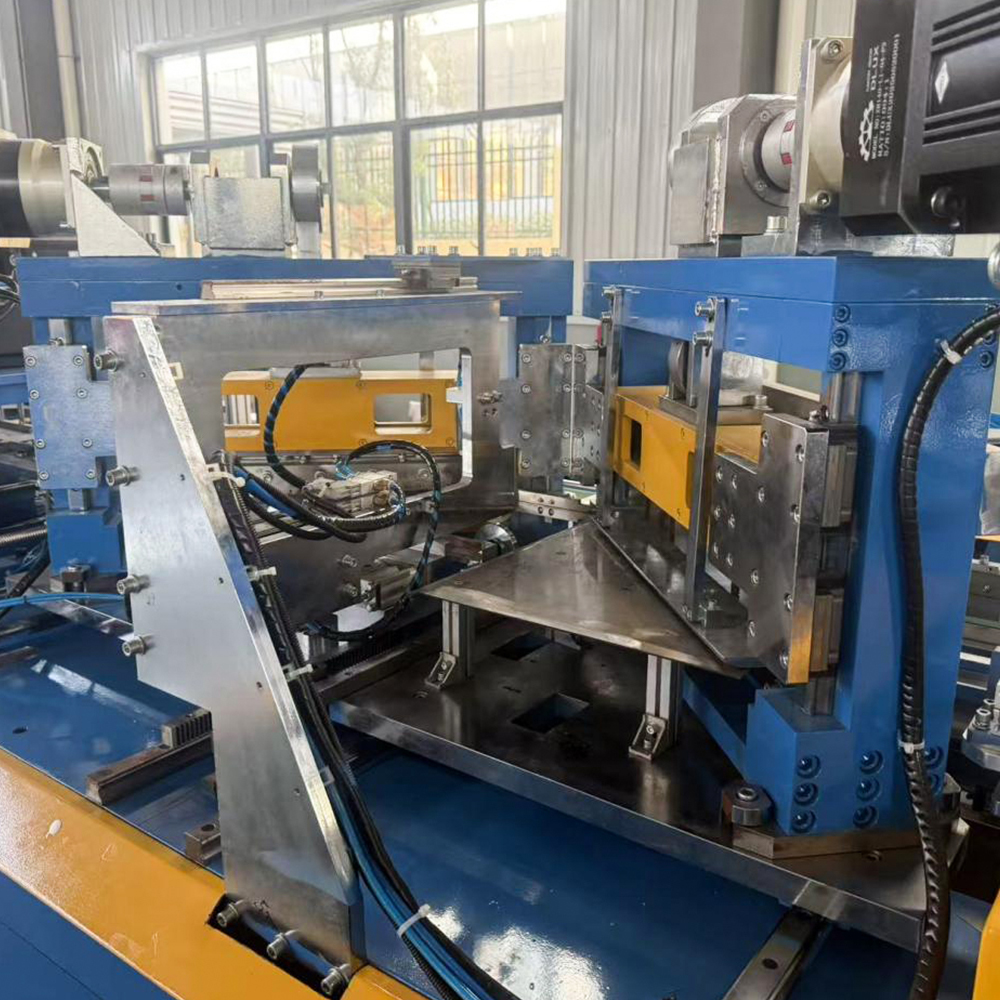

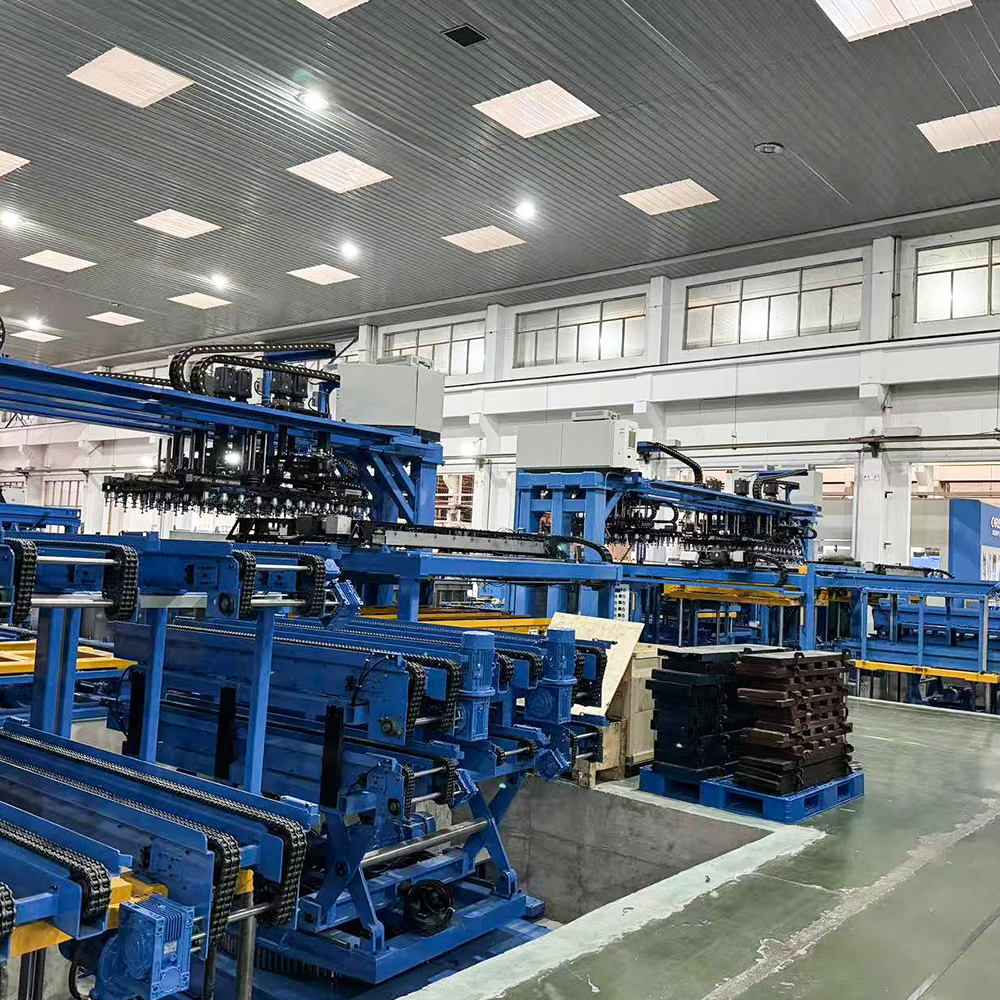

HJ-DZ-300 সিলিকন ইস্পাত শিয়ারিং লাইন

কেন HJ-DZ-300-এর শিয়ারিং মানের জন্য ব্লেড ক্লিয়ারেন্স এবং ওভারল্যাপ নিয়ন্ত্রণ করা গুরুত্বপূর্ণ?

ট্রান্সফরমার কোর ল্যামিনেশনের নির্ভুল উত্পাদনে, শিয়ারিং প্রক্রিয়া সরাসরি চুম্বকীয় কর্মক্ষমতা, স্ট্যাকিং ফ্যাক্টর এবং সমাপ্ত কোরের মাত্রিক নির্ভুলতা নির্ধারণ করে। একটি সিলিকন ইস্পাত শিয়ারিং লাইনের সমস্ত সামঞ্জস্যযোগ্য পরামিতিগুলির মধ্যে, ব্লেড ক্লিয়ারেন্স এবং ব্লেড ওভারল্যাপ হল দুটি সবচেয়ে গুরুত্বপূর্ণ ভেরিয়েবল যা প্রত্যাখ্যাত উপাদান থেকে উচ্চ-মানের আউটপুটকে আলাদা করে। জন্য HJ-DZ-300 সিলিকন ইস্পাত শিয়ারিং লাইন , এই সামঞ্জস্যগুলি আয়ত্ত করা নিছক একটি রক্ষণাবেক্ষণের রুটিন নয়—এটি সামঞ্জস্যপূর্ণ, বুর-মুক্ত, এবং মাত্রাগতভাবে স্থিতিশীল ল্যামিনেশন অর্জনের ভিত্তি। এই নিবন্ধটি পরীক্ষা করে যে কেন এই পরামিতিগুলি কঠোর নিয়ন্ত্রণের দাবি করে, তারা কীভাবে মেশিনের সার্ভো-চালিত আর্কিটেকচারের সাথে মিথস্ক্রিয়া করে এবং সঠিক ক্রমাঙ্কন থেকে নির্মাতারা কী ব্যবহারিক সুবিধা লাভ করে।

1. শিয়ারিং এর শারীরিক ভিত্তি: কেন ক্লিয়ারেন্স এবং ওভারল্যাপ ব্যাপার

শিয়ারিং একটি ফ্র্যাকচার-ভিত্তিক প্রক্রিয়া, কাটার ক্রিয়া নয়। যখন উপরের ব্লেড নীচের ব্লেডের বিরুদ্ধে নেমে আসে, তখন এটি সিলিকন স্টিল শীটকে ইন্ডেন্ট করে, ফাটল শুরু করে যা উভয় দিক থেকে ছড়িয়ে পড়ে যতক্ষণ না তারা মিলিত হয়। ব্লেড ক্লিয়ারেন্স —উপরের এবং নীচের ব্লেডগুলির মধ্যে অনুভূমিক ব্যবধান — এই ফাটল রেখাগুলিকে কোথায় ছেদ করে তা নির্ধারণ করে। যদি ক্লিয়ারেন্স খুব বড় হয়, ফাটলগুলি একে অপরকে মিস করে, উচ্চারিত burrs সহ একটি রুক্ষ, ছেঁড়া প্রান্ত এবং একটি প্রশস্ত ফ্র্যাকচার জোন তৈরি করে। যদি ক্লিয়ারেন্স খুব ছোট হয়, ব্লেডগুলি অতিরিক্ত চাপ প্রয়োগ করে, পরিধানকে ত্বরান্বিত করে এবং তাপ উৎপন্ন করে যা শস্য-ভিত্তিক সিলিকন ইস্পাতের চৌম্বকীয় বৈশিষ্ট্যগুলিকে পরিবর্তন করতে পারে।

ব্লেড ওভারল্যাপ , বিপরীতভাবে, উপরের ব্লেডের উল্লম্ব অনুপ্রবেশ গভীরতা নিম্ন ব্লেডের কাটিয়া প্রান্ত অতিক্রম করে। এই পরামিতি একযোগে কম্প্রেশন এবং টান সাপেক্ষে উপাদানের পরিমাণ নিয়ন্ত্রণ করে। অপর্যাপ্ত ওভারল্যাপের ফলে অসম্পূর্ণ বিচ্ছেদ ঘটে, ট্যাবগুলি বা ঝুলন্ত স্লিভার যা পরবর্তী স্ট্যাকিং ক্রিয়াকলাপগুলিকে ক্ষতিগ্রস্ত করে। অত্যধিক ওভারল্যাপ ঘর্ষণ এবং ব্লেডের বিচ্যুতি বাড়ায়, যার ফলে প্রান্ত তরঙ্গ এবং মাইক্রো-ফাটল তৈরি হয় যা ল্যামিনেশনের স্ট্যাকিং ফ্যাক্টরকে হ্রাস করে। উপর HJ-DZ-300 সিলিকন ইস্পাত শিয়ারিং লাইন , উভয় পরামিতি অবশ্যই শক্ত সহনশীলতার মধ্যে সেট করতে হবে-সাধারণত উপাদানের বেধের 5-8% ক্লিয়ারেন্স এবং 0.23-0.35 মিমি সিলিকন স্টিলের জন্য 0.3-0.5 মিমি ওভারল্যাপ। 0.03 মিমি নীচে burr উচ্চতা ট্রান্সফরমার কোর মান দ্বারা প্রয়োজনীয়।

জিয়াংসু জিংতিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং লিমিটেড HJ-DZ-300 সিলিকন ইস্পাত শিয়ারিং লাইন এটি একটি ডিজিটাল ব্লেড গ্যাপ অ্যাডজাস্টমেন্ট সিস্টেম দিয়ে সজ্জিত করে। ম্যানুয়াল শিম-ভিত্তিক সেটআপের বিপরীতে, এই সিস্টেমটি সার্ভো-চালিত ওয়েজ ব্যবহার করে যা অপারেটরদের বিভিন্ন উপাদান গ্রেডের জন্য ক্লিয়ারেন্স/ওভারল্যাপ মান সংরক্ষণ এবং স্মরণ করতে দেয়। এই বৈশিষ্ট্যটি সরাসরি কয়েল ব্যাচ পার্থক্য দ্বারা প্রবর্তিত পরিবর্তনশীলতাকে সম্বোধন করে, নিশ্চিত করে যে সিলিকন ইস্পাত শিয়ারিং সরঞ্জাম উত্পাদন রান জুড়ে পুনরাবৃত্তিযোগ্য নির্ভুলতা বজায় রাখে।

2. HJ-DZ-300-এ শিয়ারিং কোয়ালিটি ফ্যাক্টরগুলির শ্রেণীবিভাগ

ব্লেড নিয়ন্ত্রণ কেন অত্যাবশ্যক তা পদ্ধতিগতভাবে বোঝার জন্য, আমরা শিয়ারিং মানের বৈশিষ্ট্যগুলিকে তিনটি আন্তঃসংযুক্ত বিভাগে ভাগ করতে পারি: প্রান্তের জ্যামিতি, মাত্রিক স্থায়িত্ব এবং বস্তুগত অখণ্ডতা। প্রতিটি বিভাগ ক্লিয়ারেন্স এবং ওভারল্যাপ সামঞ্জস্যের জন্য আলাদাভাবে প্রতিক্রিয়া জানায় এবং প্রতিটি সরাসরি চূড়ান্ত ট্রান্সফরমার মূল কার্যকারিতাকে প্রভাবিত করে।

2.1 প্রান্ত জ্যামিতি: Burr উচ্চতা এবং রোলওভার

প্রান্ত জ্যামিতি শিয়ারিং মানের সবচেয়ে দৃশ্যমান সূচক। Burrs - কাটা প্রান্ত বরাবর উত্থিত, তীক্ষ্ণ অনুমান - প্রাথমিকভাবে ব্লেড ক্লিয়ারেন্স দ্বারা নিয়ন্ত্রিত হয়। উপর HJ-DZ-300 সিলিকন ইস্পাত শিয়ারিং লাইন , সিমেন্স মোশন কন্ট্রোল সিস্টেম রিয়েল টাইমে ব্লেডের অবস্থান নিরীক্ষণ করে, ক্রমাগত অপারেশন চলাকালীন তাপীয় প্রসারণের জন্য ক্ষতিপূরণ দেয়। যখন ক্লিয়ারেন্স একটি নির্দিষ্ট উপাদান বেধের জন্য অপ্টিমাইজ করা হয় (যেমন, 0.27 মিমি), ফ্র্যাকচার প্লেনগুলি পুরোপুরি সারিবদ্ধ হয়, ন্যূনতম রোলওভারের সাথে একটি পরিষ্কার বিরতি তৈরি করে (উপরের প্রান্তে গোলাকার বিষণ্নতা)। অত্যধিক ক্লিয়ারেন্স রোলওভারের গভীরতা বাড়ায়, যা কার্যকরী চৌম্বকীয় ক্রস-সেকশন এলাকাকে হ্রাস করে এবং অ্যাসেম্বল কোরে এডি কারেন্ট লস বাড়ায়।

জিয়াংসু জিংটিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং লিমিটেড HJ-DZ-300 শিয়ারিং সিস্টেম , পূর্ণ উৎপাদনের আগে প্রান্তের গুণমান যাচাই করতে প্রতিটি নতুন কয়েল থেকে টেস্ট স্ট্রিপ ব্যবহার করে। এই পদ্ধতিটি, মেশিনের HMI-এ নথিভুক্ত, পরিমাপিত burr উচ্চতার উপর ভিত্তি করে ধাপে ধাপে ক্লিয়ারেন্স সমন্বয়ের মাধ্যমে অপারেটরদের গাইড করে, যাতে 23ZH85-এর মতো উচ্চ-ব্যপ্তিযোগ্যতা গ্রেডগুলি প্রক্রিয়া করার সময়ও প্রান্তের জ্যামিতি ISO 9013:2017 সহনশীলতার মধ্যে থাকে।

2.2 মাত্রিক স্থিতিশীলতা: দৈর্ঘ্য নির্ভুলতা এবং বর্গক্ষেত্র

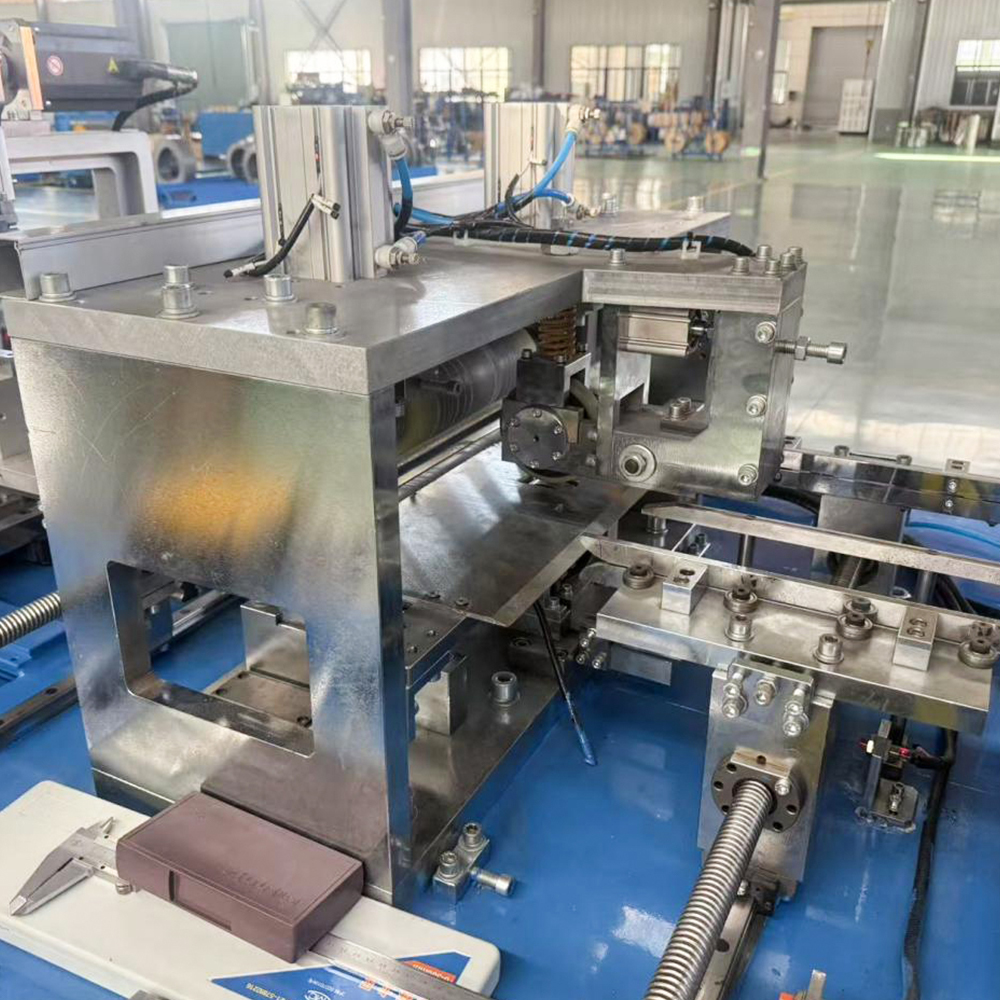

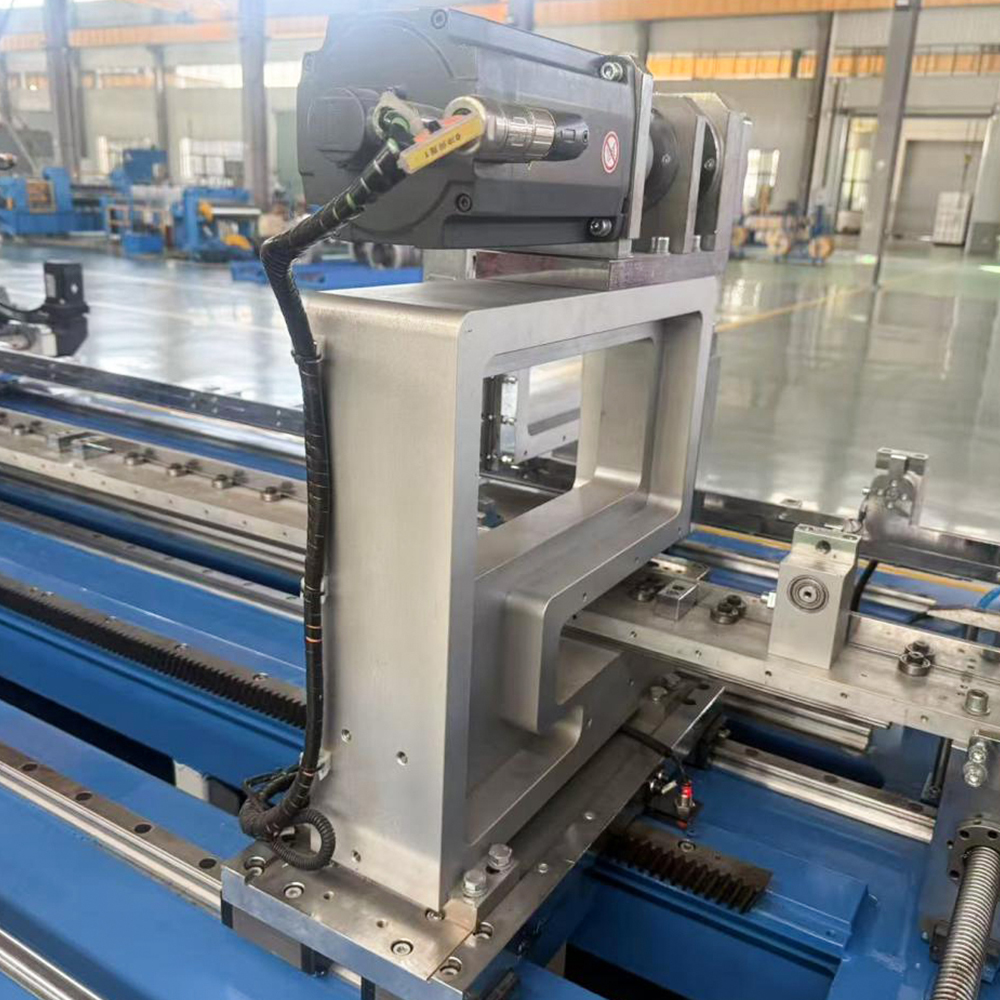

যদিও অনেকে অনুমান করে যে দৈর্ঘ্যের নির্ভুলতা শুধুমাত্র ফিড রোলার সার্ভোর উপর নির্ভর করে, ব্লেড ওভারল্যাপ পরোক্ষভাবে মাত্রিক স্থায়িত্বকে প্রভাবিত করে। যখন ওভারল্যাপ খুব বেশি সেট করা হয়, তখন অনুপ্রবেশের সময় উপরের ব্লেডটি কিছুটা বিচ্যুত হয়, একটি টেপারড কাট তৈরি করে যা প্রোগ্রাম করা শিয়ার লাইন থেকে বিচ্যুত হয়। এই প্রভাবটি সংকীর্ণ স্ট্রিপগুলিতে (50 মিমি প্রস্থের নীচে) প্রসারিত হয়, যেখানে ব্লেডের বিচ্যুতি স্ট্রিপের প্রস্থের একটি উল্লেখযোগ্য শতাংশে পরিণত হয়। দ HJ-DZ-300 সিলিকন ইস্পাত শিয়ারিং লাইন এটি এর কঠোর সি-ফ্রেম ডিজাইন এবং প্রি-লোডেড রৈখিক গাইডের মাধ্যমে এটিকে প্রশমিত করে, তবে ওভারল্যাপকে এখনও উপাদানের ফলন শক্তির সাথে মেলে ক্রমাঙ্কিত করা আবশ্যক। উদাহরণস্বরূপ, উচ্চ কঠোরতা সহ উচ্চ শস্য-ভিত্তিক ইস্পাতের ব্লেডের বিচ্যুতি রোধ করার জন্য সামান্য কম ওভারল্যাপ প্রয়োজন, যেখানে নিম্ন-গ্রেডের অ-ওরিয়েন্টেড স্টিলগুলি গভীর অনুপ্রবেশ সহ্য করতে পারে।

উপরন্তু, মেশিন এর সম্পূর্ণরূপে সার্ভো চালিত আর্কিটেকচার একটি একক পাসে পাঞ্চিং অপারেশন (হোল পাঞ্চিং এবং ভি-পাঞ্চিং) এর সাথে শিয়ারিংকে একীভূত করে। অনুপযুক্ত ওভারল্যাপ দ্বারা প্রবর্তিত যেকোন মাত্রিক ত্রুটি খোঁচাযুক্ত বৈশিষ্ট্যগুলিতে প্রচার করে, স্ট্যাকিং হোলগুলিকে বিকৃত করে এবং মূল সমাবেশকে প্রভাবিত করে। উপর ডিজিটাল ওভারল্যাপ নিয়ন্ত্রণ HJ-DZ-300 শিয়ারিং লাইন অপারেটরদের 0.01 মিমি রেজোলিউশনের সাথে ওভারল্যাপ মান সেট করতে দেয়, যা উচ্চ-দক্ষতা বিতরণ ট্রান্সফরমার কোরের জন্য প্রয়োজনীয় ±0.05 মিমি দৈর্ঘ্য সহনশীলতা বজায় রাখার জন্য গুরুত্বপূর্ণ।

2.3 উপাদান অখণ্ডতা: চাপ, আবরণ, এবং চৌম্বকীয় বৈশিষ্ট্য

সিলিকন ইস্পাত একটি অন্তরক স্তর (সাধারণত C-5 বা C-6 আবরণ) দিয়ে লেপা হয় যাতে ইন্টারলামিনার এডি কারেন্টের ক্ষতি কম হয়। অত্যধিক ব্লেড ক্লিয়ারেন্স বা ওভারল্যাপ অতিরিক্ত শিয়ার স্ট্রেসকে প্ররোচিত করে যা কাটা প্রান্ত বরাবর এই আবরণটিকে ডিলামিনেট বা মাইক্রো-ক্র্যাক করতে পারে। এমনকি যদি burrs একটি পরবর্তী deburring ধাপে অপসারণ করা হয়, অন্তর্নিহিত উপাদান চাপ অবশেষ. দ HJ-DZ-300 সিলিকন ইস্পাত শিয়ারিং লাইন a নিয়োগ করে এই ঝুঁকি হ্রাস করে কম শব্দ, কম প্রভাব শিয়ার ক্রম যেটি র‍্যামের জন্য নিয়ন্ত্রিত ত্বরণ প্রোফাইল ব্যবহার করে। অপ্টিমাইজড ওভারল্যাপের সাথে মিলিত এই ক্রমটি নিশ্চিত করে যে প্লাস্টিকের বিকৃতি অঞ্চলটি কাটা প্রান্ত থেকে 0.5 মিমি এর বেশি প্রসারিত না হয়, মূলের সক্রিয় অঞ্চলে শস্যের অভিযোজন এবং আবরণ আনুগত্য সংরক্ষণ করে।

Jiangsu Jingtianxia Electric Technology Co., Ltd. 0.30 মিমি M4-গ্রেড স্টিলের উপর ব্যাপক পরীক্ষার মাধ্যমে এই পদ্ধতির বৈধতা দিয়েছে, এটি প্রমাণ করে যে সঠিক ব্লেড সেটিংস দুর্বলভাবে সামঞ্জস্য করা লাইনের তুলনায় 8% পর্যন্ত মূল ক্ষতির অবনতি হ্রাস করে। এই পারফরম্যান্স সুবিধাটি প্রিমিয়াম-দক্ষতা ট্রান্সফরমারগুলির জন্য কোর উত্পাদনকারী নির্মাতাদের জন্য বিশেষভাবে মূল্যবান, যেখানে প্রতিটি ওয়াট ক্ষতি হ্রাস পণ্যের জীবনচক্রে বাস্তব শক্তি সঞ্চয় করে।

উপরের সারণীটি সংক্ষিপ্ত করে যে প্রতিটি গুণমান ফ্যাক্টর কীভাবে ব্লেডের পরামিতিগুলির সাথে সম্পর্কিত এবং সংশ্লিষ্ট ইঞ্জিনিয়ারিং ব্যবস্থাগুলির সাথে বাস্তবায়িত HJ-DZ-300 সিলিকন ইস্পাত শিয়ারিং লাইন . এই পদ্ধতিগত পদ্ধতি অপারেটরদের একটি প্রদত্ত অর্ডারের জন্য সবচেয়ে জটিল ত্রুটি মোডের উপর ভিত্তি করে সমন্বয়গুলিকে অগ্রাধিকার দিতে অনুমতি দেয়।

3. ব্যবহারিক নিয়ন্ত্রণ কৌশল এবং অপারেশনাল সুবিধা

কার্যকরী ফলক ক্লিয়ারেন্স এবং উপর ওভারল্যাপ নিয়ন্ত্রণ বাস্তবায়ন HJ-DZ-300 সিলিকন ইস্পাত শিয়ারিং লাইন একটি স্ট্রাকচার্ড ওয়ার্কফ্লো অনুসরণ করে যা প্রাক-সেটআপ বৈধতা, প্রক্রিয়াধীন নিরীক্ষণ এবং অভিযোজিত ক্ষতিপূরণকে একত্রিত করে। নীচে সুপারিশকৃত ধাপে ধাপে পদ্ধতি দেওয়া হল, যা জিয়াংসু জিংটিয়ানজিয়া ইলেকট্রিক টেকনোলজি কোং লিমিটেড সমস্ত গ্রাহকদের মেশিন চালু করার সময় এবং সাপ্তাহিক রক্ষণাবেক্ষণের জন্য প্রশিক্ষণ দেয়।

1. উপাদানগত যোগ্যতা - অন্তর্নির্মিত বেধ গেজ ব্যবহার করে প্রতিটি নতুন কয়েল ব্যাচের প্রকৃত বেধ এবং কঠোরতা পরিমাপ করুন; প্রস্তাবিত ক্লিয়ারেন্স (বেধের 5-8%) এবং ওভারল্যাপ বেস মান স্বয়ংক্রিয়ভাবে পুনরায় গণনা করতে নিয়ন্ত্রণ প্যানেলে এই মানগুলি প্রবেশ করান।
2. টেস্ট কাটের বৈধতা - গণনা করা সেটিংসে 10-15টি পরীক্ষা স্ট্রিপ চালান; একটি ডিজিটাল মাইক্রোমিটার দিয়ে বুর উচ্চতা পরিমাপ করুন এবং একটি অপটিক্যাল তুলনাকারী ব্যবহার করে রোলওভার গভীরতা পরীক্ষা করুন। 0.005 মিমি বৃদ্ধিতে ক্লিয়ারেন্স সামঞ্জস্য করুন যতক্ষণ না বুর উচ্চতা 0.03 মিমি এর নিচে স্থিতিশীল হয়।
3. ডায়নামিক ওভারল্যাপ টিউনিং - বেস মান থেকে ধীরে ধীরে ওভারল্যাপ বাড়ান যতক্ষণ না কাটা প্রান্তটি একটি অভিন্ন শিয়ার জোন দেখায় (আনুমানিক উপাদানের বেধের 1/3)। প্রান্ত তরঙ্গ প্রদর্শিত হলে, 0.02 মিমি দ্বারা ওভারল্যাপ হ্রাস করুন এবং একটি স্থানাঙ্ক পরিমাপ মেশিনে দৈর্ঘ্য নির্ভুলতা যাচাই করুন।
4. অপ্টিমাইজড রেসিপি সংরক্ষণ করুন - নির্দিষ্ট উপাদানের গ্রেড এবং বেধের অধীনে মেশিনের রেসিপি ডাটাবেসে চূড়ান্ত ছাড়পত্র এবং ওভারল্যাপ মানগুলি সংরক্ষণ করুন। এটি ট্রায়াল-এবং-এরর বিলম্ব দূর করে ভবিষ্যতের রানের জন্য তাৎক্ষণিক প্রত্যাহার করতে সক্ষম করে।
5. পর্যায়ক্রমিক পুনরায় যাচাইকরণ - প্রতি 8 উত্পাদন ঘন্টা বা 5000 শিয়ার চক্রের পরে, ব্লেড পরিধান সনাক্ত করতে একটি দ্রুত পরীক্ষা স্ট্রিপ চালান; স্বয়ংক্রিয় পরিধান ক্ষতিপূরণ বৈশিষ্ট্য ব্যবহার করুন যা ধারাবাহিকভাবে প্রান্তের গুণমান বজায় রাখতে ক্রমান্বয়ে ক্লিয়ারেন্স সামঞ্জস্য করে।

এই নিয়ন্ত্রণ কৌশল গ্রহণকারী নির্মাতারা বিভিন্ন পরিমাণগত সুবিধার রিপোর্ট করে। প্রথমত, প্রান্তের ত্রুটির কারণে স্ক্র্যাপের হার সাধারণ 3-5% থেকে 0.8%-এর নিচে নেমে আসে, যা সরাসরি উপাদানের ফলনকে উন্নত করে—শস্য-ভিত্তিক সিলিকন স্টিলের উচ্চ মূল্যের কারণে একটি গুরুত্বপূর্ণ কারণ। দ্বিতীয়ত, ব্লেডের আয়ু প্রায় 40% দ্বারা প্রসারিত হয় কারণ সর্বোত্তম ওভারল্যাপ প্রভাব লোড এবং অসম পরিধান হ্রাস করে। তৃতীয়, কোর স্ট্যাকিং ফ্যাক্টর 0.5-1.0 শতাংশ পয়েন্ট দ্বারা উন্নত হয়, যা একই VA রেটিং বা একই পদচিহ্নের জন্য উচ্চতর দক্ষতার জন্য হয় ছোট কোর ভলিউমে অনুবাদ করে। এই সুবিধাগুলি ধারাবাহিকভাবে উপর অর্জিত হয় HJ-DZ-300 শিয়ারিং প্ল্যাটফর্ম , এটি প্রস্তুতকারকদের জন্য একটি পছন্দের পছন্দ করে যারা ব্লেড পুনরায় ধারালো করার জন্য ডাউনটাইম বহন করতে পারে না।

Jiangsu Jingtianxia Electric Technology Co., Ltd. একটি বিস্তৃত বিক্রয়োত্তর প্যাকেজ সহ এই অপারেশনাল সুবিধাগুলিকে সমর্থন করে যার মধ্যে রয়েছে সিমেনস কন্ট্রোলারে দূরবর্তী ডায়াগনস্টিক অ্যাক্সেস, এমনকি অফ-শিফ্টের সময়েও বিশেষজ্ঞ প্রযুক্তিবিদদের ব্লেড পরামিতিগুলিকে সূক্ষ্ম-টিউন করতে সক্ষম করে৷ এই স্তরের সমর্থন, মেশিনের অন্তর্নিহিত যান্ত্রিক দৃঢ়তার সাথে মিলিত, নিশ্চিত করে যে HJ-DZ-300 সিলিকন ইস্পাত শিয়ারিং লাইন ছোট-ব্যাচের প্রোটোটাইপ কোর থেকে স্ট্যান্ডার্ড E-I ল্যামিনেশনের উচ্চ-ভলিউম রান পর্যন্ত বিভিন্ন উত্পাদন পরিস্থিতি জুড়ে ধারাবাহিক কর্মক্ষমতা প্রদান করে।
